Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G600JF-230
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 4100-7000/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 grupos pelo mês
Curso da garra: |
220mm |
Força de aperto máxima: |
1.7KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
10-230mm |
Altura central: |
350mm |
Inércia rotatória: |
4.5kg.㎡ |
Peso da peça de gerencio: |
141kg |
Peso de unidade inteiro: |
219kg |
Curso da garra: |
220mm |
Força de aperto máxima: |
1.7KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
10-230mm |
Altura central: |
350mm |
Inércia rotatória: |
4.5kg.㎡ |
Peso da peça de gerencio: |
141kg |
Peso de unidade inteiro: |
219kg |
1.Descripition

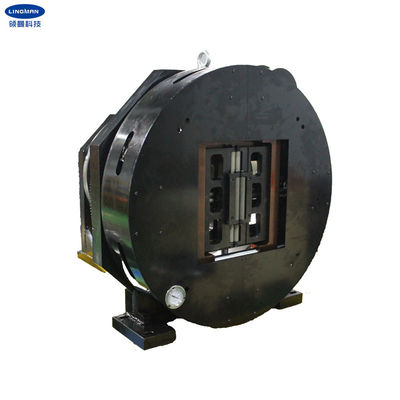

Nosso mandril é feito geralmente para a máquina de corte da fibra do laser. O mandril inteiro tem uma capacidade da utilização como um eixo de gerencio independente. Entretanto, a trabalho-parte pode ser guardada firmemente ao girar. As ações de aperto e de afrouxamento rápidas podem ser feitas pela entrada de ar de gerencio lateral, e pode trabalhar com desligamento da fonte de ar.
As saídas do mandril usando um cilindro diretamente, a eficiência mecânica são altas, a perda de energia é pequena, a saída que aperta a força é grande, e a força de aperto é estável. Porque o cilindro é usado para apertar diretamente a trabalho-parte, o curso de trabalho do cilindro é o curso de trabalho do mandril, e a escala de aperto é larga.
O centro do mandril é feito especialmente em uma forma quadrada. Aumenta não somente o tamanho do tubo quadrado, mas igualmente aumenta o espaço do uso real.
parâmetros 2.Performance
|
G600JF-230 |
|
220mm |
|
1.7KN |
|
0.4-0.9MPa |
|
500r/min |
|
10-230mm |
|
350mm |
|
4.5g.m2 |
|
141kg |
|
219kg |
3.Dimensions
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | L | O | R | S | |
| G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194,5 | 330 | 376 | 402 | 29,5 | 230 | 20 | 12-M8 | 18 |
4.Advantages
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
linha 5.Production
serviço 6.Our
1.We são a fábrica direta com bom preço e prazo de execução rápido.
trabalho da equipe de projeto 2.Professional com você.
equipe do QC 3.Professional para garantir o de alta qualidade.
serviço do OEM 4.Providing & do ODM.
