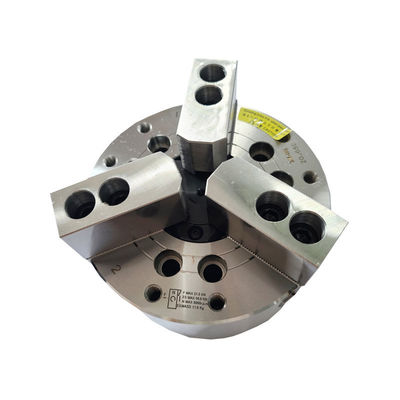

Energia hidráulica das maxilas do gancho 3 da cunha através do mandril do furo

Detalhes do produto

Lugar de origem: Changzhou, Jiangsu, China

Marca: Lingman

Número do modelo: 3H-10

Termos do pagamento & do transporte

Quantidade de ordem mínima: 5 GRUPOS

Preço: USD 265-780 set

Detalhes da embalagem: Caixa de madeira

Tempo de entrega: 7-15 dias do trabalho

Termos de pagamento: T/T, L/C

Habilidade da fonte: 200 grupos pelo mês

Obtenha o melhor preço
Destaque:

3 maxilas através do mandril do furo

,

4200rpm através do mandril do furo

,

Mandril da energia hidráulica do ODM

Nome do produto:
Mandril hidráulico
Curso da cunha:
19mm
Curso/diâmetro da garra:
8.8mm
Apertando o diâmetro:
31-254mm
Tração máxima de D.B:
42.6KN
Máximo que aperta a força:
110.7KN
Números máximos de revoluções:
4200 r.p.m
Peso:
41.5KG
Pressão de Max.Working:
2.7Mpa
Cilindro giratório aplicável:
TH-1075
Nome do produto:
Mandril hidráulico
Curso da cunha:
19mm
Curso/diâmetro da garra:
8.8mm
Apertando o diâmetro:
31-254mm
Tração máxima de D.B:
42.6KN
Máximo que aperta a força:
110.7KN
Números máximos de revoluções:
4200 r.p.m
Peso:
41.5KG
Pressão de Max.Working:
2.7Mpa
Cilindro giratório aplicável:
TH-1075
Energia hidráulica das maxilas do gancho 3 da cunha através do mandril do furo
Energia hidráulica Chuck Through Hole Chuck com as 3 maxilas para a máquina do torno do CNC

1. descrição


Nosso mandril é maxilas de um cunha-gancho 3 com grande através-furo, assim que pode processar o material da barra e a trabalho-parte executada. É apropriado para apertar a parte de uma trabalho-parte introduzida no furo direto, verificando o assento, ou alterando especificações do líquido refrigerante do eixo.



Há um cilindro no mandril, assim que não precisa o cilindro e a barra de acoplamento ao instalar. Apenas precisa de conectar o mandril ao gyrator do óleo na extremidade do eixo pela tubulação do tanoeiro.



Além, igualmente tem uma conexão da flange (tipo conexão de A). É fácil para clientes instalar o mandril. Não há nenhuma necessidade de mudar a estrutura do torno e apenas precisa uma flange de harmonização. Salvar muito tempo na instalação.




2. parâmetros de desempenho

Número de modelo

3H-10

Curso da cunha

19mm

Curso/diâmetro da garra

8.8mm

Apertando o diâmetro

31-254mm

Tração máxima de D.B

42.6KN

Força de aperto máxima

110.7KN

Peso

41.5KG

Pressão de Max.working

2.7Mpa

Revoluções máximas do número

4200 r.p.m

Cilindro giratório aplicável

TH-1075


3. dimensões


Energia hidráulica das maxilas do gancho 3 da cunha através do mandril do furo 0

Especificações B C D D1 D2 E E1 F G MAX MINUTO DE G H J
3H-10A6 254 120 220 171,4 106,38 133,4 5 25 75 33,5 14,5 25 45


4. vantagens


a. projeto completo do curso
b. vasta gama de aplicações, diversificação de processar perfis
c. precisão de posicionamento repetitiva alta
d. baixo custo de manutenção, vida útil longa

e. as configurações múltiplas estão disponíveis
e.1 contínuo ou oco
Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco



5. linha de produção
Energia hidráulica das maxilas do gancho 3 da cunha através do mandril do furo 1

6. Nosso serviço


A. Nós somos a fábrica direta com bom preço e prazo de execução rápido.
b. trabalho profissional da equipe de projeto com você.
s. equipe profissional do QC para garantir o de alta qualidade.
d. proporcionando o serviço do OEM & do ODM.
