Casa > Produtos > Mandril giratório do laser > Mandril giratório ativo dobro do laser, mandril de aço inoxidável de 4 maxilas

Mandril giratório ativo dobro do laser, mandril de aço inoxidável de 4 maxilas

Detalhes do produto

Lugar de origem: Changzhou, Jiangsu, China

Marca: Lingman

Número do modelo: W300J

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 GRUPO

Preço: USD 4100-4300/set

Detalhes da embalagem: Caixa de madeira

Tempo de entrega: 15-20 dias do trabalho

Termos de pagamento: T/T, L/C

Habilidade da fonte: 50 grupos pelo mês

Obtenha o melhor preço
Destaque:

Mandril giratório traseiro do laser

,

mandril giratório do laser de 250mm

,

Mandril de aço inoxidável de 4 maxilas

Nome do produto:
Mandril traseiro
Material:
de aço inoxidável
Curso da garra:
86mm
Força de aperto máxima:
9.8KN
Pressão permissível:
0.3-1MPa
Velocidade do limite:
500r/min
Apertando a escala:
10-2314mm
Altura central:
250mm
Inércia rotatória:
145KG
Peso de unidade inteiro:
175kg
Característica:
Elevada precisão
Nome do produto:
Mandril traseiro
Material:
de aço inoxidável
Curso da garra:
86mm
Força de aperto máxima:
9.8KN
Pressão permissível:
0.3-1MPa
Velocidade do limite:
500r/min
Apertando a escala:
10-2314mm
Altura central:
250mm
Inércia rotatória:
145KG
Peso de unidade inteiro:
175kg
Característica:
Elevada precisão

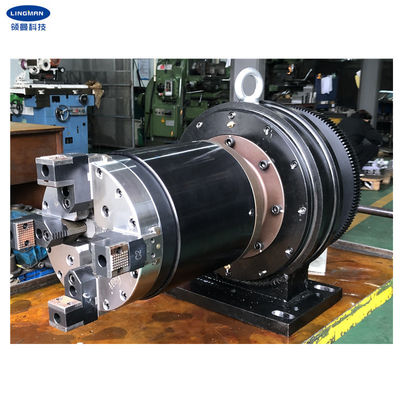

Mandril giratório ativo dobro do laser, mandril de aço inoxidável de 4 maxilas
Mandril de alimentação de efeito duplo da eficiência elevada com a maxila 4 para a máquina de corte da tubulação do laser

1. Descrição



Este mandril de alimentação contínuo é projetado especialmente para o tubo do laser que corta o equipamento. As ações de aperto e de afrouxamento rápidas podem ser feitas pela entrada de ar com o gyrator que está na extremidade do mandril. A entrada de ar giratória é conseguida com o gyrator equipada na extremidade para conseguir ações de aperto e de afrouxamento rápidas. As fontes da fonte de ar arejam continuamente durante o trabalho.



Este mandril tem a grande força de aperto, eficiência elevada e a capacidade do aperto é muito estável. É conveniente ajustar todas as partes dela. A rigidez do mandril é mais alta do que por muito tempo apertar a garra e a sua precisão pode ser mantido por muito tempo. Não há nenhum fenômeno que a deformação de dobra da garra de aperto afeta a precisão giratória.



O comprimento do projeto da garra de aperto é curto, e o fenômeno isso escorregadiço é causado e o aperto é instável devido a um chifre de aperto longo da garra não aparece na condição da força de aperto máxima; o mandril tem uma estrutura simples, um momento de inércia de pouco peso, pequeno e um consumo de baixa energia.





2. parâmetros de desempenho



  • Número de modelo
W300J
  • Curso da garra
86mm
  • Maximunm que aperta a força
9.8KN
  • Pressão permissível
0.3-1.0MPa
  • Velocidade do limite
500r/min
  • Apertando a escala
10-314mm
  • Altura central
250mm
  • Inércia rotatória
2.2kg.m2
  • Peso da peça de gerencio
145kg
  • Peso de unidade inteiro
175kg



3. dimensões


Mandril giratório ativo dobro do laser, mandril de aço inoxidável de 4 maxilas 0


Especificações B B1 C D E F G Mim J L M N O P Q R S T
W300J 440 250 300 475 250 200 380 962 190 220 / / / / / / 12-M10 18 464


4. vantagens



a. projeto completo do curso
b. vasta gama de aplicações, diversificação de processar perfis
c. precisão de posicionamento repetitiva alta
d. baixo custo de manutenção, vida útil longa

e. as configurações múltiplas estão disponíveis
e.1 contínuo ou oco

Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco



5. linha de produção

Mandril giratório ativo dobro do laser, mandril de aço inoxidável de 4 maxilas 1
