Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: 3H-05
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 300-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Nome do produto: |
Mandril do poder |
Curso da cunha: |
10mm |
Curso/diâmetro da garra: |
5.4mm |
Apertando o diâmetro: |
12-135mm |
Tração máxima de D.B: |
17.1KN |
Máximo que aperta a força: |
35.8KN |
Peso: |
6.7kg |
Revoluções máximas do número: |
7000 r.p.m |
Cilindro aplicável: |
TH-536 |
Estrutura: |
Estrutura oca |
Uso: |
Máquina do torno do CNC |
Característica: |
Elevada precisão |
Nome do produto: |
Mandril do poder |
Curso da cunha: |
10mm |
Curso/diâmetro da garra: |
5.4mm |
Apertando o diâmetro: |
12-135mm |
Tração máxima de D.B: |
17.1KN |
Máximo que aperta a força: |
35.8KN |
Peso: |
6.7kg |
Revoluções máximas do número: |
7000 r.p.m |
Cilindro aplicável: |
TH-536 |
Estrutura: |
Estrutura oca |
Uso: |
Máquina do torno do CNC |
Característica: |
Elevada precisão |
1. descrição

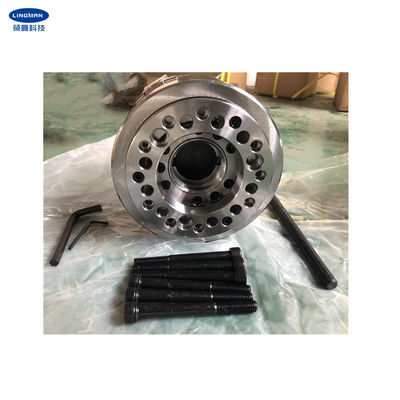

Nossa empresa é uma fabricação profissional em produzir mandris para a máquina de corte da máquina e do laser do torno do CNC. Agora o mandril da energia hidráulica é popular no mercado. A estrutura deste tipo da estrutura da cavidade do ia do mandril do poder com um grande furo direto. Este mandril tem 3 maxilas na forma de cunha e cabem para apertar bem a trabalho-parte especial-dada forma. Todas as superfícies de deslizamento de nossos mandris são processadas com o tratamento endurecido, precisão que mói e lubrificadas diretamente. Em adicional, tem a rigidez alta e a precisão de aperto alta.
O mandril é contínuo e durável e ele pode operar-se lisamente na alta velocidade. Igualmente tem a precisão para posicionar a repetição e a grande força da braçadeira e apropriado altos para a produção automática. O projeto direto do furo pode ser usado para o processamento longo da trabalho-parte.
O vário tamanho dos mandris é fornecido, como 4 polegadas, 5 polegadas, 6 polegadas, 8 polegadas, 10 polegadas, 12 polegadas e 15 polegadas. Exceto o mandril do tamanho padrão, os mandris personalizados são fornecidos igualmente de acordo com seus desenho e exigência.
2. parâmetros de desempenho
|
Número de modelo |
3H-05 |
|
Curso da cunha |
10mm |
|
Curso/diâmetro da garra |
5.4mm |
|
Apertando o diâmetro |
12-135mm |
|
Tração máxima de D.B |
17.1KN |
|
Força de aperto máxima |
35.8KN |
|
Peso |
6.7KG |
|
Pressão de Max.working |
2.9Mpa |
|
Número máximo de revoluções |
7000 r.p.m |
|
Cilindro giratório aplicável |
TH-536 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-05 | 135 | 60 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 33 | 1 | -9 | 20 | 12 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. linha de produção
6. Nosso serviço
| A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. trabalho profissional da equipe de projeto com você. |
| s. equipe profissional do QC para garantir o de alta qualidade. |
| d. proporcionando o serviço do OEM & do ODM. |
