Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: Mandril giratório pneumático G500DC-230
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 4200-4900/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 grupos pelo mês
nome do produto: |

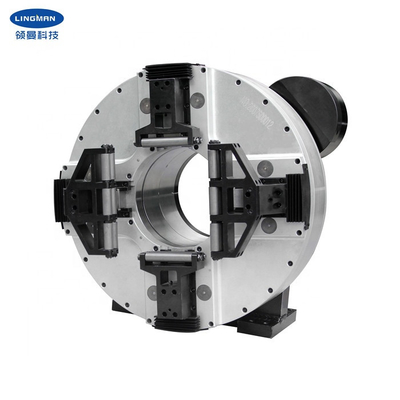

Mandril giratório pneumático do laser |
Curso da garra: |
220mm |
Força de aperto máxima: |
1.5KN |
Pressão permissível: |
0.3-0.9MPa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
8-173mm |
Altura central: |
260mm |
Inércia rotatória: |
3.kg.㎡ |
Característica: |
Melhor resistência de desgaste |
nome do produto: |
Mandril giratório pneumático do laser |
Curso da garra: |
220mm |
Força de aperto máxima: |
1.5KN |
Pressão permissível: |
0.3-0.9MPa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
8-173mm |
Altura central: |
260mm |
Inércia rotatória: |
3.kg.㎡ |
Característica: |
Melhor resistência de desgaste |
1. Descripition
Nosso mandril giratório pneumático é projetado principalmente para a máquina de corte do tubo do laser. Este mandril pneumático pode igualmente apertar redondo, rectanbular, quadrado, a H-forma e os tubos da L-forma, que podem encontrar seus requirments diferentes.
Este mandril é o projeto o mais atrasado. O mandril giratório pneumático não é um projeto completo do curso, tão lá é nenhuma necessidade de ajustar a posição das quatro maxilas. O curso/diâmetro da garra deste mandril giratório pneumático do tipo é 220mm, a força de aperto máxima é 1.5KN e a altura central é 315mm. No caso da baixa pressão de ar, uma força de aperto menor pode ser obtida.
O mandril pneuamtic pode trabalhar no curso completo sem ajuste adicional de quatro maxilas. Adotando uma estrutura inteiramente fechado, o mandril tem a melhor estabilidade e veste a resistência. Tem uma vida útil mais longa, uma precisão giratória mais alta e repetido posicionando a precisão becaused do rolamento de rolo transversal interno.
2. parâmetros de desempenho
|
Mandril giratório pneumático |
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315mm |
|
² de 4.18Kg.m |
|
124kg |
|
245kg |
3. dimensões
Especificações | B | B1 | C | D | E | F | G | H | Mim | R | S | |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. vantagens
a. o curso completo projetou o mandril giratório pneumático |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis |
5. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
c. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM. |
6. linha de produção
