Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: K12-80/100/125/130/160
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 grupos
Preço: USD 95-155 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Nome do produto: |

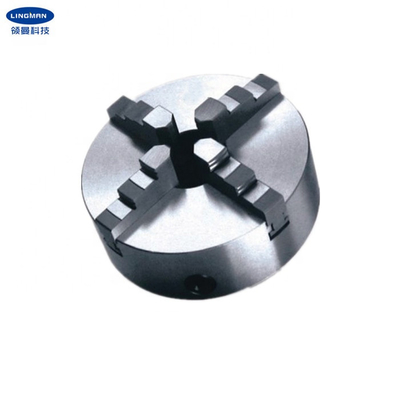

Mandril autocentrante de 4 garras |
Material: |
De aço, de aço inoxidável |
Diâmetro: |
66MM |
Velocidade do limite: |
2400r/min |
Torque máximo: |
250Nm |
Peso: |
25.5kg |
Uso: |
Apertando a trabalho-parte |
Poder: |
Manual |
Característica: |
Precisão centrando-se alta |
Aplicação: |
Máquina do torno do CNC |
Apoio personalizado: |
OEM |
Nome do produto: |
Mandril autocentrante de 4 garras |
Material: |
De aço, de aço inoxidável |
Diâmetro: |
66MM |
Velocidade do limite: |
2400r/min |
Torque máximo: |
250Nm |
Peso: |
25.5kg |
Uso: |
Apertando a trabalho-parte |
Poder: |
Manual |
Característica: |
Precisão centrando-se alta |
Aplicação: |
Máquina do torno do CNC |
Apoio personalizado: |
OEM |
1. descrição
O nome completo do mandril auto-centrando-se da quatro-maxila é um mandril auto-centrando-se da quatro-maxila manual para máquina ferramenta. Consiste em um corpo do disco, em quatro dentes chanfrados pequenos e em um par de maxilas. Os quatro dentes chanfrados pequenos são contratados com o fio da bobina, a parte traseira do fio da bobina tem uma estrutura lisa da linha, e as garras são instaladas ingualmente na linha lisa. Quando o dente chanfrado pequeno é puxado com uma chave, a bobina girará, e a linha lisa na parte de trás dela fará a aproximação da garra ou retirar-se-á ao centro ao mesmo tempo. Porque os passos das linhas retangulares lisas no fio enrolado são iguais, as distâncias do movimento das quatro garras são iguais, que tem o efeito de se centrar automático.
Há dois tipos de maxilas do mandril auto-centrando-se da quatro-maxila, incluindo as maxilas integrais e as maxilas separadas. A garra total é uma garra que integre a garra baixa e a garra superior, e um par de garra total é dividido em quatro garras positivas e em quatro garras reversas. Um par de garras da separação tem somente quatro garras, e cada garra é composta de uma garra baixa e de uma garra superior. Além, as maxilas macias podem igualmente ser fornecidas de acordo com exigências de usuário, e a precisão centrando-se alta pode ser obtida após a configuração aleatória (moedura) para cumprir as exigências de aperto.
As maxilas do mandril da único-ação da quatro-maxila têm somente um tipo de maxila integral. Uma maxila pode mover-se independentemente para as peças excêntricas e irregularmente dadas forma do aperto.
2. dimensões
3. vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis |
4. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
s. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM. |
5. linha de produção
