Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G500DC-230
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 4200-4900/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 grupos pelo mês
Nome do produto: |
Mandril pneumático |
Curso da garra: |
225mm |
Força de aperto máxima: |
1.6KN |
Pressão permissível: |
0.3-0.9MPa |
Velocidade do limite: |
155r/min |
Apertando a escala: |
8-230mm |
Altura central: |
315MM |
Inércia rotatória: |
4.18kg.㎡ |
Peso da peça de gerencio: |
126KG |
Unidade inteira: |
248kg |
Nome do produto: |
Mandril pneumático |
Curso da garra: |
225mm |
Força de aperto máxima: |
1.6KN |
Pressão permissível: |
0.3-0.9MPa |
Velocidade do limite: |
155r/min |
Apertando a escala: |
8-230mm |
Altura central: |
315MM |
Inércia rotatória: |
4.18kg.㎡ |
Peso da peça de gerencio: |
126KG |
Unidade inteira: |
248kg |
1. Descripition

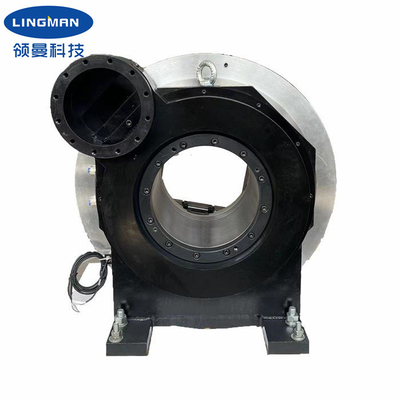

Nossos aros pneumáticos são projetados especialmente para o tubo do laser que corta o equipamento. Pode ser usado como um eixo de gerencio independente com um mandril no meio que aperta firmemente o workpiece e o gerencie ao mesmo tempo.
O mandril adota uma estrutura completamente fechado, que tenha a melhor estabilidade e vista a resistência. A precisão da rotação e a repetibilidade do mandril são mais altas do que aquelas de mandris tradicionais do laser. Comparado com os produtos similares no mercado, nossos produtos têm uma vida útil mais longa, uma precisão mais alta da rotação e a maior força de aperto. No caso da baixa pressão de ar, uma força de aperto menor pode ser obtida, desse modo satisfazendo a necessidade de processar os encaixes de tubulação fino-murados.
O produto é amplamente utilizado em cortadores de tubulação especiais do laser e em outros sistemas da máquina de processamento da tubulação.
2. parâmetros de desempenho
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315mm |
|
² de 4.18Kg.m |
|
124kg |
|
245kg |
3. dimensões
Especificações | B | B1 | C | D | E | F | G | H | Mim | R | S | |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis |
5. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
c. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM. |
6. linha de produção
