Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: 3L-05/06/08/10/12
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 300-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
18mm |
Apertando o diâmetro: |
6-138mm |
Força de aperto máxima: |
17.2KN |
Peso: |
7.2KG |
Revoluções máximas do número: |
4200 r.p.m |
Cilindro aplicável: |
TH-536 |
Estrutura: |
Curso longo |
APLICAÇÃO: |
Máquina do torno do CNC |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
18mm |
Apertando o diâmetro: |
6-138mm |
Força de aperto máxima: |
17.2KN |
Peso: |
7.2KG |
Revoluções máximas do número: |
4200 r.p.m |
Cilindro aplicável: |
TH-536 |
Estrutura: |
Curso longo |
APLICAÇÃO: |
Máquina do torno do CNC |
1. descrição

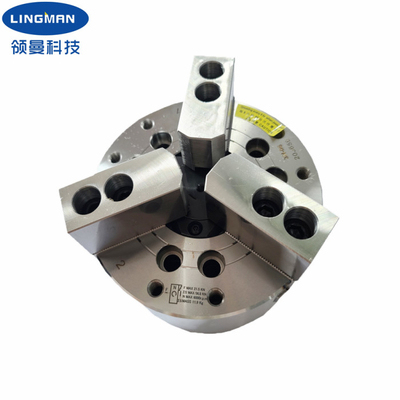

Nossa empresa é um fabricante profissional de tornos e de mandris do CNC para máquinas de corte do laser. Os mandris hidráulicos são muito populares no mercado agora. A estrutura do mandril longo super do poder é uma estrutura oca com grandes furos. O mandril tem três prendedores em forma de cunha, que são muito apropriados para apertar workpieces irregulares. Todas as superfícies de deslizamento de nossos mandris são endurecidas, terra da precisão e lubrificadas diretamente. Além, tem a rigidez alta e a precisão de aperto alta. O mandril longo super do poder do curso da garra pode melhor cumprir exigências do cliente para o aperto diferente dos encaixes de tubulação.
O mandril é durável e liso na alta velocidade. Elevada precisão do posicionamento e da repetição, grande força de aperto, apropriada para a produção automática. Através do furo o projeto pode ser usado para o processamento longo do workpiece.
Os aros estão disponíveis em 5", em 6", em 8", em 10", em 12" e em 15" tamanhos. Além do que o mandril do tamanho padrão, pode igualmente ser personalizado de acordo com seus desenhos e exigências.
2. parâmetros de desempenho
|
Número de modelo |
3L-05 |
|
Curso da cunha |
12mm |
|
Curso/diâmetro da garra |
18mm |
|
Apertando o diâmetro |
6-138mm |
|
Tração máxima de D.B |
15.6KN |
|
Força de aperto máxima |
17.2KN |
|
Peso |
7.2KG |
|
Pressão de Max.working |
2.3Mpa |
|
Número máximo de revoluções |
4200 r.p.m |
|
Cilindro giratório aplicável |
TH-536 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3L-05 | 135 | 65 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 32 | 1 | -11 | 20 | 12 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| s. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
