Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 grupos
Preço: USD 265-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Número do modelo: |
3H-10 |
Nome do produto: |
Mandril do poder |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
19mm |
Curso/diâmetro da garra: |
8.8mm |
Apertando o diâmetro: |
31-254mm |
Tração máxima de D.B: |
42.6KN |
Força de aperto máxima: |
110.7KN |
Pressão de Max.Working: |
2.7Mpa |
Poder: |
Hidráulico |
Cyl de harmonização.: |
TH-1075 |
Max Speed: |
4200 minutos/r.p.m |
Número do modelo: |
3H-10 |
Nome do produto: |
Mandril do poder |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
19mm |
Curso/diâmetro da garra: |
8.8mm |
Apertando o diâmetro: |
31-254mm |
Tração máxima de D.B: |
42.6KN |
Força de aperto máxima: |
110.7KN |
Pressão de Max.Working: |
2.7Mpa |
Poder: |
Hidráulico |
Cyl de harmonização.: |
TH-1075 |
Max Speed: |
4200 minutos/r.p.m |

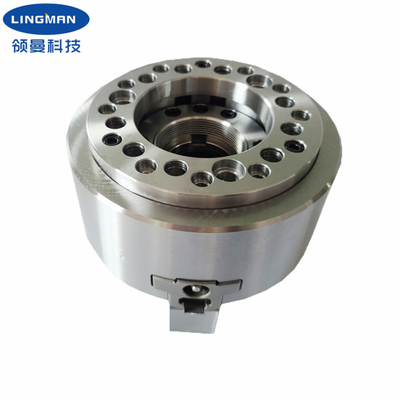

1. descrição
Este produto é um produto nacional da patente, direitos de propriedade intelectual independentes.
A maneira pneumática da conexão do mandril e do eixo na linha do padrão nacional, o usuário não precisa de mudar a estrutura da máquina, somente com flange e o tamanho do mandril pode ser instalado.
O corpo próprio do mandril é um cilindro, pistão incorporado, através do mecanismo de controle da cauda do eixo para conseguir o aperto e o afrouxamento da ação. Este produto é três-maxila em forma de cunha através do furo com o grande diâmetro, especialmente apropriado para o aperto de objetos especial-dados forma. As superfícies de deslizamento são endurecidas, terra da precisão e lubrificadas diretamente. A vantagem deste produto encontra-se em suas estrutura rígida alta e precisão de aperto alta.
Os produtos são apropriados para a engrenagem que processa, tipo do disco, tipo curto do eixo de processamento do workpiece.
Os aros feitos sob encomenda estão disponíveis além do que aros do tamanho padrão.
2. parâmetros de desempenho
Número de modelo |
3H-10 |
Curso da cunha |
19mm |
Curso/diâmetro da garra |
8.8mm |
Apertando o diâmetro |
31-254mm |
Tração máxima de D.B |
42.6KN |
Máximo que aperta a força |
110.7KN |
Peso |
34.5KG |
Pressão de Max.working |
2.7Mpa |
Revoluções máximas do número |
4200 r.p.m |
Cilindro giratório aplicável |
TH-1075 |
3. dimensões
Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
3H-10 | 254 | 100 | 220 | 133,4 | / | / | 5 | / | 75 | 8,5 | -10,5 | 25 | 45 |
4. vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
s. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM. |
