Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: Mandril giratório pneumático G500DC-230
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 4200-4900/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 grupos pelo mês
Nome do produto: |
Mandril giratório pneumático |
Curso da garra: |
220mm |
Força de aperto máxima: |
1.5KN |
Pressão permissível: |
0.3-0.9MPa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
8-228mm |
Altura central: |
315MM |
Inércia rotatória: |
4.20kg.㎡ |
Nome do produto: |
Mandril giratório pneumático |
Curso da garra: |
220mm |
Força de aperto máxima: |
1.5KN |
Pressão permissível: |
0.3-0.9MPa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
8-228mm |
Altura central: |
315MM |
Inércia rotatória: |
4.20kg.㎡ |
1. Descripition

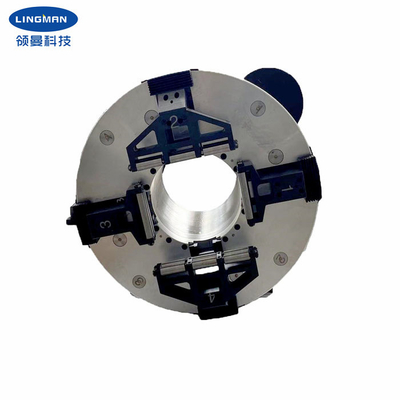

Nosso mandril giratório pneumático é projetado principalmente para a máquina de corte da tubulação do laser. O mandril giratório pneumático pode igualmente prender redondo, retangular, quadrado, H e L tubos para cumprir exigências diferentes do cliente.
Este aro é o projeto o mais atrasado. O mandril não é projetado para o curso completo, tão lá é nenhuma necessidade de ajustar a posição das quatro PATAS. Este mandril pneumático tem um curso da garra/diâmetro de 220mm e pode sustentar a 150 quilogramas dos encaixes de tubulação. A altura do centro do mandril é 315mm. No caso de uma mais baixa pressão, menos apertar a força pode ser obtido.
O mandril giratório pneumático tem a melhor estabilidade e veste a resistência. Os agradecimentos aos rolamentos de rolo transversais internos, a vida útil são mais longos, e a precisão do posicionamento da rotação e da repetição é mais alta.
2. parâmetros de desempenho
|
Mandril giratório pneumático |
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315mm |
|
² de 4.18Kg.m |
|
124kg |
|
245kg |
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | R | S | |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| c. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
6. linha de produção
