Casa > Produtos > Mandril do torno do CNC > Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas

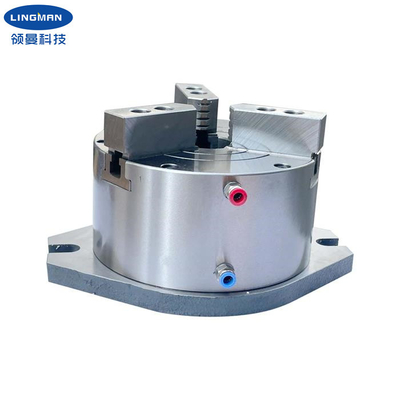

Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas

Detalhes do produto

Lugar de origem: Changzhou, Jiangsu, China

Marca: Lingman

Número do modelo: Mandril do torno da maxila de BK160KL 3

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 grupo

Preço: USD 425-480/set

Detalhes da embalagem: Caixa de madeira

Tempo de entrega: 15-20 dias do trabalho

Termos de pagamento: T/T, L/C

Habilidade da fonte: 500 grupos pelo mês

Obtenha o melhor preço
Destaque:

Mandril oco do torno de 3 maxilas

,

Mandril pneumático vertical de 3 maxilas

,

Mandril pneumático vertical da cavidade

Nome do produto:
Mandril do torno da maxila de BK160KL 3
Curso da maxila:
3.7mm
Máximo Emocionante Força:
32,9 KN
Máximo Bracing Força:
18,5 KN
Pressão admissível:
0.4-0.8 MPa
Apertando a escala:
2-170mm
Escala de apoio:
20-180mm
Peso líquido:
18,6 quilogramas
Nome do produto:
Mandril do torno da maxila de BK160KL 3
Curso da maxila:
3.7mm
Máximo Emocionante Força:
32,9 KN
Máximo Bracing Força:
18,5 KN
Pressão admissível:
0.4-0.8 MPa
Apertando a escala:
2-170mm
Escala de apoio:
20-180mm
Peso líquido:
18,6 quilogramas
Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas

Mandril de alta qualidade do poder de Chuck Vertical Hollow Chuck Pneumatic do torno de 3 maxilas

1. Descripition

Nós somos um fabricante profissional de uma experiência de mais de 20 anos da máquina de corte do torno e do laser do CNC mandril.



O mandril vertical do torno da maxila da cavidade 3 é um produto patenteado. O mandril do torno da três-maxila é um cilindro incorporado, fácil instalar, nenhuma fonte da alimentação externa, ar do lado para conseguir o aperto e o afrouxamento. Os mandris múltiplos podem ser instalados ao mesmo tempo em uma área de trabalho para realizar a multi-estação que processa e para melhorar a eficiência da produção.

Este produto é um cilindro incorporado do poder, que seja fornecido pelo lado do corpo do mandril para conseguir o aperto e o afrouxamento sem puxar a haste. O centro é através do furo, que pode passar através da barra longa do eixo.



O princípio de trabalho do mandril vertical do torno da maxila da cavidade 3 é que a fonte de energia do mandril é ar comprimido; Quando os fluxos de ar comprimido na válvula de verificação através do anel da distribuição, ele entrarem no cilindro do mandril, que conduz o pistão e faz a maxila firmemente apertar o workpiece. Então, o poder de inversão da válvula, a pressão de ar no cilindro é selado pela válvula de verificação. Quando o dispositivo de selagem do anel da distribuição é afrouxado e não em contato com o corpo do mandril, o equipamento pode ser ligado trabalhar normalmente.
Três mandris do torno da maxila são apropriados para o furo e máquinas de batida, máquinas de trituração, tornos verticais e centros fazendo à máquina.


2. parâmetros de desempenho

  • Nome do produto
Mandril do torno da maxila de BK160KL 3
  • Curso da maxila
3,7 milímetros
  • Máximo Emocionante Força
32,9 KN
  • Máximo Bracing Força
18,5 KN
  • Pressão permissível
0.4-0.8 MPa
  • Apertando a escala
2-170 milímetros
  • Escala de apoio
20-180 milímetros
  • Peso líquido
18,6 quilogramas


Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 0

D d L L1 L2 H H1 h p
172 30 238 20 28 155 119 19 20


4. vantagens

a. o curso completo projetou o mandril do laser
b. vasta gama de aplicações, diversificação de processar perfis
c. precisão de posicionamento repetitiva alta
d. baixo custo de manutenção, vida útil longa

e. as configurações múltiplas estão disponíveis
e. 1 contínuo ou oco
Pente-tipo do E. 2 ou tipo garras do entalhar um encaixe emsulco


5. Nosso serviço

a. Nós somos a fábrica direta com bom preço e prazo de execução rápido.
b. Trabalho profissional da equipe de projeto com você.
c. Equipe profissional do QC para garantir o de alta qualidade.
d. Desde que serviço do OEM & do ODM.




6.Packing & entrega
Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 1Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 2

Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 3

Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 4Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 5
7. linha de produção
Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 6
Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 7Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 8Mandril oco de Chuck Vertical Chuck Pneumatic Power do torno de 3 maxilas 9
