Detalhes do produto
Lugar de origem: China
Marca: Lingman
Número do modelo: G400JF-170
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1set
Preço: USD/ 2800/ Set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7 dias
Curso da garra: |
154mm |
Força de aperto máxima: |
1.2KN |
Pressão admissível: |
0.25-0.9MPa |
Velocidade do limite: |
200r/m |
Apertando a escala: |
16-170mm |
Altura central: |
260mm |
Peso de unidade inteiro: |
144kg |
Peso da peça de gerencio: |
89KG |
Inércia rotatória: |
1,72 kg.m2 |
Curso da garra: |
154mm |
Força de aperto máxima: |
1.2KN |
Pressão admissível: |
0.25-0.9MPa |
Velocidade do limite: |
200r/m |
Apertando a escala: |
16-170mm |
Altura central: |
260mm |
Peso de unidade inteiro: |
144kg |
Peso da peça de gerencio: |
89KG |
Inércia rotatória: |
1,72 kg.m2 |
Descrição do produto

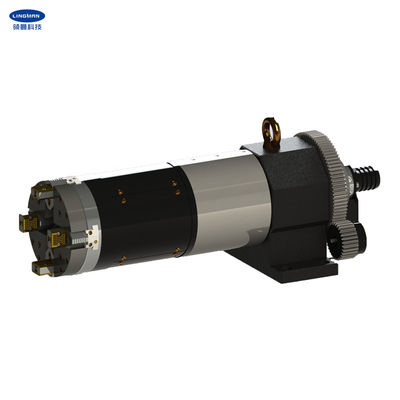

O produto é especialmente projetado para equipamentos de corte de tubos a laser.O próprio produto pode ser usado como um fuso rotativo independente, com um mandril que pode prender firmemente a peça de trabalho durante a rotação.Ações rápidas de aperto e afrouxamento podem ser alcançadas através da entrada de ar giratória lateral, e a fonte de ar deve ser desconectada para funcionar.
O produto sai usando um cilindro diretamente, a eficiência mecânica é alta, a perda de energia é pequena, a força de aperto de saída é grande e a força de aperto é estável.Como o cilindro é usado para fixar diretamente a peça de trabalho, o curso de trabalho do cilindro é o curso de trabalho do mandril e a faixa de fixação é ampla.O cilindro é usado para saída direta, a força de saída e a pressão do ar estão em proporção linear, o que facilita o controle do software.O mandril possui estrutura simples, poucos elementos e componentes, peso leve, baixo índice de falhas, desempenho estável, pequeno momento de inércia e baixo consumo de energia.A dimensão axial do mandril é pequena e o custo para atingir rejeitos zero é menor.
O produto é projetado como um orifício central quadrado.Comparado com um mandril de furo redondo, o tamanho do tubo quadrado é aumentado e o escopo de uso é expandido.
Parâmetro de Desempenho
Modelo | Curso/diâmetro da garra(milímetros) | Força máxima de aperto(kn) |
Pressão admissível (MPa) |
Faixa de aperto (mm) | Altura central (mm) |
Inércia rotacional (kg.m2) |
Peso da peça rotativa(kg) | Peso total da unidade (kg) |
G700D-270 | 154 | 1.2 | 0,25-0,9 | 16-170 | 260 | 1,72 | 89 | 144 |
perfil de companhia
Lingman Machinery Technology (Changzhou) Co., Ltd. é uma empresa com foco em P&D, produção e vendas de vários mandris pneumáticos, mandris elétricos, mandris hidráulicos e outros mandris elétricos.Ele está localizado no Parque Industrial de Equipamentos Inteligentes de Hengshanqiao, Distrito de Tianning, Cidade de Changzhou, Província de Jiangsu.Estamos perto de Xangai e temos condições de transporte extremamente convenientes.2 horas para chegar ao porto de Xangai.Com equipamentos de produção e recursos de design inovadores, pode fornecer aos usuários um serviço satisfatório.Também podemos projetar e produzir todos os tipos de máquinas-ferramentas, equipamentos não padronizados, acessórios elétricos especiais e mandris para máquinas de corte de tubos a laser de acordo com as diferentes necessidades do usuário.A empresa é baseada em inovação tecnológica, filosofia de negócios de qualidade de serviço em primeiro lugar, para fornecer a cada cliente produtos adequados, serviços atenciosos, pesquisa e desenvolvimento técnico contínuo, implementação completa de gerenciamento de qualidade, melhoria contínua do sistema de serviço e esperamos ganhar novos e clientes antigos favorecem.
Nossas vantagens
1. Mais de 20 anos de experiência na indústria.
2. Equipe profissional de P&D.
3. Atualização rápida.
4. Produtos de alta precisão.
5. Produtos personalizados.
