Detalhes do produto
Lugar de origem: CHINA-CHANGZHOU
Marca: LINGMAN
Número do modelo: G63T
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: ＄2700-5000
Detalhes da embalagem: a caixa de madeira, medidas de embalagem depende dos produtos.
Tempo de entrega: 3-10 dias do trabalho
Termos de pagamento: T/T
Curso da garra: |
4.6mm |
Força de aperto máxima: |
5.4KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
Φ50-Φ63mm |
Altura central: |
130mm |
Inércia rotatória: |
0.12Kg.㎡ |
Peso da peça de gerencio: |
23kg |
Peso de unidade inteiro: |
33.8kg |
Curso da garra: |
4.6mm |
Força de aperto máxima: |
5.4KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
Φ50-Φ63mm |
Altura central: |
130mm |
Inércia rotatória: |
0.12Kg.㎡ |
Peso da peça de gerencio: |
23kg |
Peso de unidade inteiro: |
33.8kg |
PRODOCUT OVERWIEW:

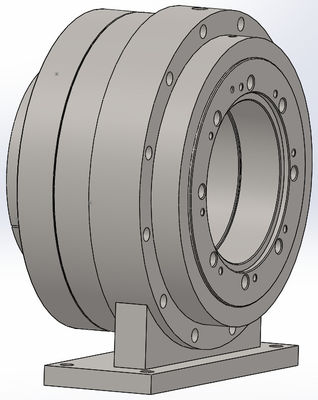

Suporte giratório do mandril de aro de G63T Pnuematic para a máquina de corte do laser
Este produto é projetado especialmente para o tubo do laser que corta o equipamento. O produto próprio pode ser usado como um eixo de gerencio independente, e um mandril nele pode firmemente apertar o workpiece e girá-lo simultaneamente. As ações de aperto e de afrouxamento rápidas podem ser realizadas pela entrada lateral da rotação e de ar. O mandril pode trabalhar no curso completo sem ajuste adicional de quatro garras. Pode apertar todos os encaixes de tubulação aplicáveis e melhorar a eficiência da produção. O produto é amplamente utilizado em cortadores de tubulação especiais do laser e em outros sistemas da máquina de processamento da tubulação.
Este produto é projetado especialmente para o tubo do laser que corta o equipamento. O produto próprio pode ser usado como um eixo de gerencio independente, e recolher o mandril nela pode firmemente apertar o workpiece e girá-lo simultanenously. As ações de aperto e de afrouxamento rápidas podem ser realizadas pela entrada lateral da rotação e de ar. Depois que a base do produto é fixada, para apertar e girar o workpiece, precisa somente de equipar-se com um motor de harmonização e de conectar dentro com a engrenagem e entrementes de conectar a fonte de ar comprimido (0.4-0.9Mpa)
O suporte do mandril tem as características do workpiece rápido que apertam, o effiency alto da produção, precisão giratória e repetido posicionando a precisão.
Equipado com a maxila de aperto envolvida completa à maxila de aperto para apertar o workpiece, o produto pode encontrar a necessidade de processar os encaixes de tubulação fino-murados.
O produto é amplamente utilizado no sistema de aperto e de gerencio rápido de tubulação que processa máquina ferramenta tais como cortadores de tubulação do laser.
| Modelo | Curso da garra | Força de aperto máxima | Pressão permissível | Velocidade do limite | Apertando a escala | Altura central | Inércia rotatória | Peso da peça de gerencio | Peso de unidade inteiro |
| G63TJ | 4,6 | 5,4 | 0.4-0.9 | 500 | Φ50-Φ63 | 130 | 0,12 | 23 | 33,8 |
| G100TJ | 4,6 | 10 | 0.4-0.9 | 500 | Φ80-Φ100 | 200 | 0,9 | 72 | 95 |
| G125TJ | 5,7 | 15 | 0.4-0.9 | 500 | Φ100-Φ125 | 230 | 2,42 | 133 | 175 |
