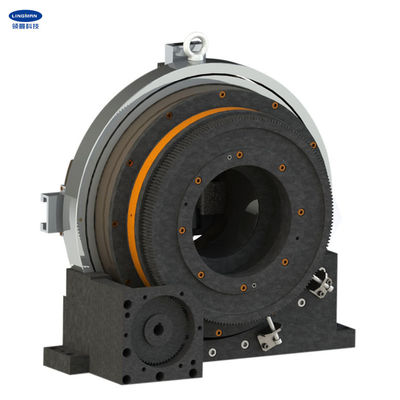

Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G500C-225
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 6900-7500 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 10-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 50 grupos pelo mês
Nome do produto: |
Mandril completo do curso |
matéria prima: |
de aço inoxidável |
Curso da garra: |
200mm |
Força de aperto máxima: |
1.6-2.77KN |
Pressão permissível: |
0.1-0.9MPa |
Velocidade do limite: |
130 r / min |
Apertando a escala: |
0-225mm |
Altura central: |
315mm |
Inércia rotatória: |
6.1kg.㎡ |
Peso da peça de gerencio: |
140KG |
Peso de unidade inteiro: |
240KG |
Nome do produto: |
Mandril completo do curso |
matéria prima: |
de aço inoxidável |
Curso da garra: |
200mm |
Força de aperto máxima: |
1.6-2.77KN |
Pressão permissível: |
0.1-0.9MPa |
Velocidade do limite: |
130 r / min |
Apertando a escala: |
0-225mm |
Altura central: |
315mm |
Inércia rotatória: |
6.1kg.㎡ |
Peso da peça de gerencio: |
140KG |
Peso de unidade inteiro: |
240KG |
1. Descrição
As ações de aperto e de afrouxamento rápidas podem ser conseguidas através da entrada de ar de gerencio lateral, e a fonte de ar pode ser desligada para o trabalho. Após o produto a base é fixada, simplesmente o motor de harmonização é adicionado e conectado com a engrenagem, e a fonte de ar comprimido (0.1-0.9Mpa) é conectada então para conseguir o aperto da trabalho-parte e a condução da trabalho-parte para girar.
O mandril adota a estrutura completamente fechado, a estabilidade e a resistência de desgaste são melhores, a vida útil é mais longa, a precisão de aperto é mais alta do que um mandril tradicional do laser, a força de aperto é mais grande do que os produtos similares no mercado, e a pressão aerodinâmica é uma mais baixa, força de aperto menor pode ser obtida, de modo que as peças fino-muradas da tubulação possam ser processadas.
Este os tipos do mandril são aplicados extensamente na máquina de corte do laser e nos outros sistemas da máquina-instrumento de processamento da tubulação.
2. Parâmetros de desempenho
|
Número de modelo |
G500C-225 |
| Curso da garra | 200mm |
| Força de aperto máxima | 1.6-2.77KN |
| Pressão de Alloable | 0.1-0.9MPa |
| Velocidade do limite | 130r/min |
| Apertando a escala | 0-225mm |
| Altura central | 315mm |
| Inércia rotatória | 6.1kg.㎡ |
| Peso da peça de gerencio | 140kg |
| Peso de unidade inteiro | 240kg |
Nota: os números acima são parâmetros padrão. Nós podemos igualmente projetar produtos de acordo com as exigências especiais dos clientes.
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | O | R | S | |
| G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
