Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: Mandril G600JF-230 do laser
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 3800-6500 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 GRUPOS POR O MÊS
Curso da garra: |
220mm |
Força de aperto máxima: |
1.7KN |
Pressão permissível: |
0.25-0.9MPa |
Velocidade do limite: |
200r/min |
Apertando a escala: |
10-230mm |
Altura central: |
350mm |
Inércia rotatória: |
4.5kg.㎡ |
Peso da peça de gerencio: |
141Kg |
Característica: |
Abaixe a taxa de falhas |
Curso da garra: |
220mm |
Força de aperto máxima: |
1.7KN |
Pressão permissível: |
0.25-0.9MPa |
Velocidade do limite: |
200r/min |
Apertando a escala: |
10-230mm |
Altura central: |
350mm |
Inércia rotatória: |
4.5kg.㎡ |
Peso da peça de gerencio: |
141Kg |
Característica: |
Abaixe a taxa de falhas |
1. Descrição

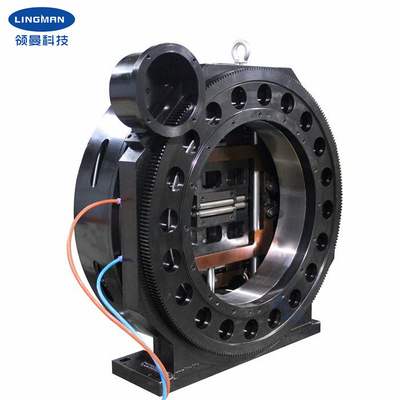

Este mandril do laser é de uso geral na máquina de corte da fibra do laser, pode ser usado como um eixo de gerencio independente. Ao mesmo tempo, o workpiece pode firmemente ser guardado ao girar.
A entrada de ar degerencio permite a ação de aperto e de afrouxamento rápida e pode operar-se sem desligar a fonte de ar.
Mandril que usa diretamente a saída do cilindro. Eficiência mecânica alta, perda de energia pequena, grande saída que aperta a força, força de aperto estável. Comparado com outros mandris do laser no mercado, o produto tem a estrutura simples, poucos componentes, taxa de falhas de pouco peso, baixa, desempenho estável, momento de inércia pequeno, consumo de baixa energia.
O furo quadrado do mandril dobro pneumático simples do laser da ação é apropriado para o laser que corta o equipamento, tubo giratório do círculo do corte, tubo quadrado, tubo elíptico e assim por diante.
2. parâmetros de desempenho
|
Mandril do laser |
|
G600JF-230 |
|
220mm |
|
1.7KN |
|
0.25-0.9MPa |
|
200r/min |
|
10-170mm |
|
350mm |
|
² de 4.5g.m |
|
141kg |
|
219kg |
3.Dimensions
Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | L | O | R | S | |
G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194,5 | 330 | 376 | 402 | 29,5 | 230 | 20 | 12-M8 | 18 |
4. vantagens
1. projeto completo do curso
2. vasta gama de aplicações, diversificação de processar perfis
3. precisão de posicionamento repetitiva alta
4. baixo custo de manutenção, vida útil longa
5. as configurações múltiplas estão disponíveis
5,1 contínuo ou oco
Pente-tipo 5,2 ou tipo garras do entalhar um encaixe emsulco
5. Nosso serviço
1. Nós somos a fábrica direta com bom preço e prazo de execução rápido.
2. trabalho profissional da equipe de projeto com você.
3. Equipe profissional do QC para garantir o de alta qualidade.
4. Desde que serviço do OEM & do ODM.
6. linha de produção
