Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: Mandril G400DB-175 do laser
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 4800-5400/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 grupos pelo mês
Curso da garra: |
162 mm |
Força de aperto máxima: |
0.8KN |
Pressão permissível: |
0.2-0.9MPA |
Velocidade do limite: |
200r/min |
Apertando a escala: |
8-170mm |
Altura central: |
260mm |
Inércia rotatória: |
3.2kg.㎡ |
Peso da peça de gerencio: |
125kg |
Peso de unidade inteiro: |
190kg |
Aplicação: |
Máquina de corte a laser |
Curso da garra: |
162 mm |
Força de aperto máxima: |
0.8KN |
Pressão permissível: |
0.2-0.9MPA |
Velocidade do limite: |
200r/min |
Apertando a escala: |
8-170mm |
Altura central: |
260mm |
Inércia rotatória: |
3.2kg.㎡ |
Peso da peça de gerencio: |
125kg |
Peso de unidade inteiro: |
190kg |
Aplicação: |
Máquina de corte a laser |
1. Descrição

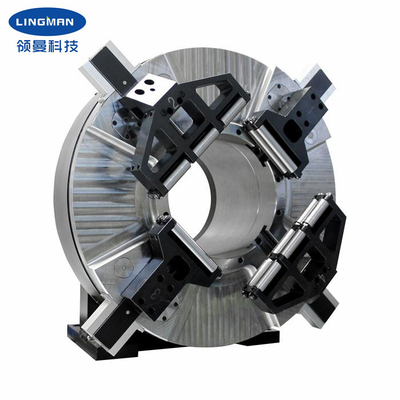

Nosso mandril do laser é projetado especialmente para a máquina de corte da tubulação do laser. O produto próprio pode ser usado como um eixo independente com um mandril no meio que pode firmemente apertar a trabalho-parte e a girar ao mesmo tempo.
O mandril do laser pode trabalhar no curso completo sem ajuste adicional de quatro garras. Pode apertar todos os encaixes de tubulação aplicáveis e melhorar a eficiência da produção. Adotando uma estrutura inteiramente fechado, o mandril tem a melhor estabilidade e veste a resistência. Com rolamento de rolo transversal, tem uma vida útil mais longa, uma precisão giratória mais alta e repetido posicionando a precisão do que o mandril tradicional do laser, e a maior força de aperto do que produtos similares no mercado. No caso da baixa pressão de ar, uma força de aperto menor pode ser obtida, desse modo satisfazendo a necessidade de processar os encaixes de tubulação fino-murados.
2. parâmetros de desempenho
|
Mandril do laser |
|
G400DB-175 |
|
162mm |
|
0.8KN |
|
0.2-0.9MPa |
|
200r/min |
|
8-170mm |
|
260mm |
|
3.2kg.m2 |
|
125kg |
|
190kg |
3. dimensões
Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | O | R | |
G400DB-175 | 500 | 260 | 500 | 555 | 160 | 100 | 440 | 316 | 175 | 215 | 196 | 400 | 6 | 12-M8 |
4. vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
c. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM. |
