Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: JAB-15
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 480-950/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 grupos pelo mês
Nome do produto: |
Mandril de aro |
matéria prima: |
De aço, de aço inoxidável |
Lado do impulso: |
² de 39.5cm |
Lado da tração: |
² de 37cm |
Furo da etapa: |
15mm |
Através do furo: |
38mm |
Força de aperto máxima: |
0.3/0.7 |
Parafuso de conexão: |
2-M8 |
Aro do adaptador: |
YB-15 |
Parafuso da fixação do aro: |
1-M4 |
Peso: |
3.2kg |
Aplicação: |
Torno do CNC |
Nome do produto: |
Mandril de aro |
matéria prima: |
De aço, de aço inoxidável |
Lado do impulso: |
² de 39.5cm |
Lado da tração: |
² de 37cm |
Furo da etapa: |
15mm |
Através do furo: |
38mm |
Força de aperto máxima: |
0.3/0.7 |
Parafuso de conexão: |
2-M8 |
Aro do adaptador: |
YB-15 |
Parafuso da fixação do aro: |
1-M4 |
Peso: |
3.2kg |
Aplicação: |
Torno do CNC |

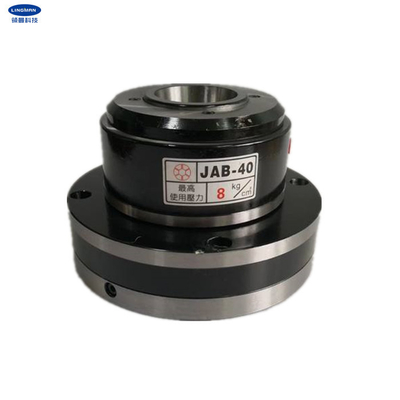

1. Descrição
Nossa empresa produz principalmente os vários mandris, que são usados em máquinas de corte do laser, em tornos do CNC, em tornos do automóvel, etc. Este mandril pode ser usado para a expansão interna e o aperto externo. Sua construção é do aço calor-tratado integral. O rolamento não tem nenhuma carga, o mandril tem o bom desempenho de alta velocidade e a vida útil longa. Ainda frio ao girar. A abertura forçada do aro é um poder em dois sentidos. Quando a pressão é interrompida, o mandril trava-se e permanece-se apertado.
A instalação é simples e conveniente, apenas conecte a flange diretamente ao eixo. Pode ser conectado ao sistema da máquina através de uma válvula de combinação de três pontos. O aro não retrai e pode ser controlado normalmente. A precisão do comprimento de corpo está dentro de 0.01mm.
O mandril é apropriado para tornos, tornos do CNC, moedores, posicionando discos, gerencio de workpieces do grupo, etc. além do que este aro, outros tipos de aros está igualmente disponível.
2. parâmetros de desempenho
|
JAB-15 |
|
² de 39.5cm |
|
² de 37cm |
|
0.3-0.7MPa |
|
4000r/min |
|
15mm |
|
15mm |
|
7.8/7.2 |
|
4-M6 |
|
YB-15 |
|
1-M4 |
3. dimensões
Especificações | B | C | D | E | F | G | H | Mim | L | |
JAB-15 | 103 | 70 | 15 | 77 | 30 | 38 | 5 | 7 | 90 | 78 |
4. vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
c. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM. |
