Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G500D-230
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 4800-5200 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 10-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 grupos pelo mês
Nome do produto: |
Mandril pneumático |
Curso da garra: |
225mm |
Força de aperto máxima: |
1.6KN |
Pressão permissível: |
0.3-0.92MPa |
Velocidade do limite: |
140r/min |
Apertando a escala: |
8-225mm |
Altura central: |
316mm |
Nome do produto: |
Mandril pneumático |
Curso da garra: |
225mm |
Força de aperto máxima: |
1.6KN |
Pressão permissível: |
0.3-0.92MPa |
Velocidade do limite: |
140r/min |
Apertando a escala: |
8-225mm |
Altura central: |
316mm |
1. Descrição

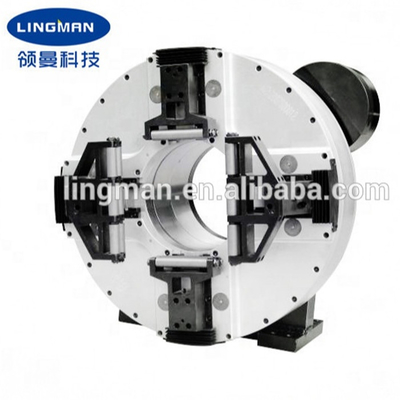

O mandril é um mandril principal do curso completo de 4 maxilas projetado especialmente para a tubulação do laser que corta o equipamento.
Isto tem um eixo independente de gerencio no meio, que pode firmemente guardar o workpiece e o girar simultaneamente. Depois que a base do produto é fixada, precisa somente de adicionar o motor de apoio e de conectá-lo com a engrenagem, e de conectar então a fonte de ar comprimido (0.3-0.9mpa) para apertar o workpiece e para conduzir o workpiece para girar. Mandril para a operação completa do curso, nenhuma necessidade de ajustar a posição das quatro garras. Tubo redondo do grampo da lata, tubo quadrado, tubo retangular, para melhorar a eficiência da produção. Comparado com os produtos similares no mercado, o mandril tem uma precisão mais alta da rotação e uma precisão da repetição, assim como uma força de aperto mais alta, sua altura do centro de 315mm, apertando uma escala de 8-228mm.
Os produtos podem ser amplamente utilizados na máquina de corte especial da tubulação do laser e no outro sistema da máquina de processamento da tubulação.
Explore o mercado internacional, cooperações vantajoso para as duas partes!
2. Parâmetros de desempenho
Número de modelo |
G500D-230 |
Curso da garra | 220mm |
Força de aperto máxima | 1.5KN |
Pressão de Alloable | 0.3-0.9MPa |
Velocidade do limite | 150r/min |
Apertando a escala | 8-228mm |
Altura central | 315mm |
Inércia rotatória |
4.18kg.㎡ |
Peso da peça de gerencio | 124kg |
Peso de unidade inteiro | 245kg |
Nota: os números acima são parâmetros padrão. Nós podemos igualmente projetar produtos de acordo com as exigências especiais dos clientes.
3. dimensões
Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | O | R | S | |
G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
c. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM. |
6. Linha de produção
FAQ
Q: Que parâmetros devemos nós nos oferecer para a cotação apropriada?
: Aplicação, dimensão, quantidade, exigências de embalagem.
Q: Que é suas vantagens?
: Negócio honesto com preço competitivo e serviço profissional no processo da exportação.
Q: Podemos nós visitar sua empresa para inspecionar produtos antes da entrega?
: Você é bem-vindo visitar nossa empresa para inspecionar nos e nossos produtos.
Q: Que é seu prazo de execução?
: No prazo de 15-35 dias após ter confirmado a ordem.
Q: Que são seus termos do pagamento?
: T/T, L/C, união ocidental, Paypal, etc.
