Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 grupos
Preço: USD 265-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Número do modelo: |
3H-15 |
Nome do produto: |
Mandril do poder |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
24mm |
Curso/diâmetro da garra: |
10.7mm |
Apertando o diâmetro: |
50-381mm |
Tração máxima de D.B: |
71KN |
Força de aperto máxima: |
179.8KN |
Pressão de Max.Working: |
2.4MPa |
Peso: |
120 QUILOGRAMAS |
Cyl de harmonização.: |
TH-1512 |
Max Speed: |
2500 minutos/r.p.m |
Número do modelo: |
3H-15 |
Nome do produto: |
Mandril do poder |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
24mm |
Curso/diâmetro da garra: |
10.7mm |
Apertando o diâmetro: |
50-381mm |
Tração máxima de D.B: |
71KN |
Força de aperto máxima: |
179.8KN |
Pressão de Max.Working: |
2.4MPa |
Peso: |
120 QUILOGRAMAS |
Cyl de harmonização.: |
TH-1512 |
Max Speed: |
2500 minutos/r.p.m |
1. descrição
Este produto é um produto nacional da patente com direitos de propriedade intelectual independentes.

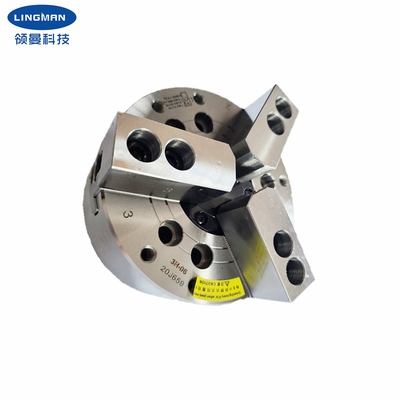

O mandril próprio é um cilindro com um pistão incorporado, e as ações de aperto e de afrouxamento são realizadas através do mecanismo de controle da cauda do eixo. Este produto é um através-furo em forma de cunha da três-maxila do grande diâmetro, especialmente apropriado para o aperto de objetos irregulares. As superfícies de deslizamento são endurecidas, terra da precisão e lubrificadas diretamente. As vantagens desta mentira do produto em suas estrutura rígida alta e precisão de aperto alta. Suas vantagens são: 1. aço de liga de alta qualidade, após o tratamento térmico especial e o tratamento de superfície da nitruração, mais de grande resistência, desgaste-mais resistente.
2. Todas as superfícies de acoplamento grinded pela precisão, com precisão estável e durável. Lubrificação no lugar, vida útil longa.
Os produtos são apropriados para a engrenagem que processa, tipo do disco, tipo curto do eixo de processamento do workpiece.
Além do que mandris do tamanho padrão, nós igualmente oferecemos mandris feitos sob encomenda para os tornos do CNC, tornos regulares e outro equipamento exigindo tornos giratórios ser melhorado.
2. parâmetros de desempenho
|
Número de modelo |
3H-15 |
|
Curso da cunha |
23mm |
|
Curso/diâmetro da garra |
10.6mm |
|
Apertando o diâmetro |
50-381mm |
|
Tração máxima de D.B |
71KN |
|
Força de aperto máxima |
179.8KN |
|
Peso |
120KG |
|
Pressão de Max.working |
2.4Mpa |
|
Revoluções máximas do número |
2500 r.p.m |
|
Cilindro giratório aplicável |
TH-1512 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-15 | 381 | 133 | 300 | 235 | / | / | 6 | / | 91 | 11 | -15 | 39 | 60 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| s. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
6. linha de produção
