Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 grupos
Preço: USD 265-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Número do modelo: |
3H-18 |
Nome do produto: |
Mandril do poder |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
25mm |
Curso/diâmetro da garra: |
10.8mm |
Apertando o diâmetro: |
50-450mm |
Tração máxima de D.B: |
72KN |
Força de aperto máxima: |
180kN |
Pressão de Max.Working: |
2.5Mpa |
Peso: |
164 quilogramas |
Cyl de harmonização.: |
TH-1512 |
Max Speed: |
2000 minutos/r.p.m |
Número do modelo: |
3H-18 |
Nome do produto: |
Mandril do poder |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
25mm |
Curso/diâmetro da garra: |
10.8mm |
Apertando o diâmetro: |
50-450mm |
Tração máxima de D.B: |
72KN |
Força de aperto máxima: |
180kN |
Pressão de Max.Working: |
2.5Mpa |
Peso: |
164 quilogramas |
Cyl de harmonização.: |
TH-1512 |
Max Speed: |
2000 minutos/r.p.m |

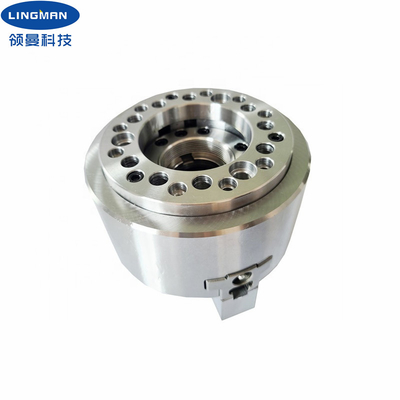

1. descrição
Este produto é um produto nacional da patente com direitos de propriedade intelectual independentes.
O mandril próprio é um cilindro com um pistão incorporado, e as ações de aperto e de afrouxamento são realizadas através do mecanismo de controle da cauda do eixo. Este produto é um através-furo em forma de cunha da três-maxila do grande diâmetro, especialmente apropriado para o aperto de objetos irregulares. As superfícies de deslizamento são endurecidas, terra da precisão e lubrificadas diretamente. As vantagens desta mentira do produto em suas estrutura rígida alta e precisão de aperto alta. Suas vantagens são: 1 estrutura nova, o projeto alto das peças da rigidez, de modo que o assento da garra não seja fácil de fraturar, e o aperto da amplitude de flutuação do workpiece são pequenos. 2. o padrão geral da conexão, pode diretamente ser conectado com o eixo padrão do equipamento, sem outras mudanças; 3. tipo do universal de cilindro giratório oco do óleo
Além do que mandris do tamanho padrão, nós igualmente oferecemos mandris feitos sob encomenda para os tornos do CNC, tornos regulares e outro equipamento exigindo tornos giratórios ser melhorado.
2. parâmetros de desempenho
|
Número de modelo |
3H-18 |
|
Curso da cunha |
23mm |
|
Curso/diâmetro da garra |
10.6mm |
|
Apertando o diâmetro |
50-450mm |
|
Tração máxima de D.B |
71KN |
|
Força de aperto máxima |
179.8KN |
|
Peso |
164KG |
|
Pressão de Max.working |
2.4Mpa |
|
Revoluções máximas do número |
2000 r.p.m |
|
Cilindro giratório aplicável |
TH-1512 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| s. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
