Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G500D-230
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 4400-5000 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 10-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 GRUPOS POR O MÊS
Nome do produto: |
Mandril do laser G500D-230 |
Curso da garra: |
220mm |
Força de aperto máxima: |
1.5KN |
Pressão permissível: |
0.3-0.9Mpa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
8-228mm |
Altura central: |
315mm |
Inércia rotatória: |
4.17kg.㎡ |
Nome do produto: |
Mandril do laser G500D-230 |
Curso da garra: |
220mm |
Força de aperto máxima: |
1.5KN |
Pressão permissível: |
0.3-0.9Mpa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
8-228mm |
Altura central: |
315mm |
Inércia rotatória: |
4.17kg.㎡ |
1. Descrição
Nossa empresa é um fabricante profissional de produzir mandris para a máquina de corte do torno e do laser do CNC.
Os vários tipos de mandris do laser são fornecidos. Nós fornecemos mandris do laser para muitas máquinas de corte conhecidas do laser no país e no estrangeiro. Nossos produtos são dados boas-vindas igualmente por muitos clientes.

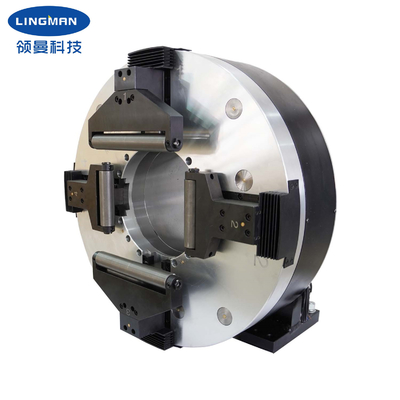

Este mandril modelo do laser é projetado para a tubulação do laser que corta o equipamento, mandril principal do curso completo de quatro maxilas. O mandril próprio pode ser operado como um eixo de gerencio independente. Depois que a base do produto é fixada, precisa somente de conectar o motor e a engrenagem de apoio, e de conectar então a fonte de ar comprimido (0.3-0.9mpa) para apertar o workpiece e para conduzir o workpiece para girar. Operação completa do curso do mandril, nenhuma necessidade de ajustar a posição das quatro maxilas. O mandril adota uma estrutura completamente fechado com rolamentos de rolo transversais. Comparado com os produtos similares no mercado, o mandril tem uma precisão mais alta da rotação e uma precisão da repetição, assim como uma força emocionante mais alta.
Os produtos podem ser amplamente utilizados na tubulação que corta sistemas tais como máquinas de corte especiais da tubulação do laser.
2. Parâmetros de desempenho
Número de modelo |
G500D-230 |
Curso da garra | 242mm |
Força de aperto máxima | 1.5KN |
Pressão de Alloable | 0.3-0.9MPa |
Velocidade do limite | 150/min |
Apertando a escala | 8-228mm |
Altura central | 315mm |
Inércia rotatória |
4.18kg.㎡ |
Peso da peça de gerencio | 124kg |
Peso de unidade inteiro | 245kg |
Nota: os números acima são parâmetros padrão. Nós podemos igualmente projetar produtos de acordo com as exigências especiais dos clientes.
3. dimensões
Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | O | R | S | |
G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
c. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM. |
