Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: W320S-50
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 2600-3100/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 grupos pelo mês
Nome do produto: |
Mandril principal |
matéria prima: |
de aço inoxidável |
Curso da garra: |
50mm |
Força de aperto máxima: |
4.5KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
20-320mm |
Altura central: |
260mm |
Inércia rotatória: |
1.68kg.㎡ |
Peso da peça de gerencio: |
107kg |
Peso de unidade inteiro: |
185kg |
Nome do produto: |
Mandril principal |
matéria prima: |
de aço inoxidável |
Curso da garra: |
50mm |
Força de aperto máxima: |
4.5KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
20-320mm |
Altura central: |
260mm |
Inércia rotatória: |
1.68kg.㎡ |
Peso da peça de gerencio: |
107kg |
Peso de unidade inteiro: |
185kg |
1. Descrição

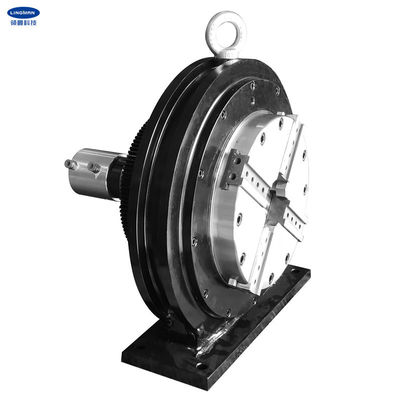

Este produto é projetado especialmente para o cortador de tubulação do laser. O produto próprio pode ser usado como um eixo independente com um mandril no meio que pode firmemente apertar a trabalho-parte e a girar ao mesmo tempo.
Depois que a base do produto é fixada, conecte o motor combinado com a engrenagem, e conecte a fonte de ar comprimido (0.4-0.9Mpa) para realizar o aperto e a condução da trabalho-parte para girar. É usada principalmente para a trabalho-parte que aperta, girando e dianteiro e sendo.
Porque o comprimento das peças processadas pela máquina de corte é mais longo, o mandril traseiro e o mandril principal combinado são instalados geralmente em pares no equipamento. Este tipo do mandril de alimentação é uma estrutura automática do dois-dois-centro e tem quatro garras com poder duplo. Pode ser aplicado para apertar peças simétricas do rectangualr, a elíptica e as outras a central da linha central da circular, do quadrado.
Além, está igualmente na estrutura contínua e recomenda-a amavelmente a ser usada na máquina de corte pesada da tubulação.
2. parâmetros de desempenho
|
W320S-50 |
|
50mm |
|
4.5KN |
|
0.4-0.9MPa |
|
500r/min |
|
20-320mm |
|
260mm |
|
1.68kg.m2 |
|
107kg |
|
185kg |
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | L | M | N | O | P | Q | R | S | T | |
| W320S-21 | 520 | 260 | 460 | 490 | 175 | 130 | 475 | 223 | 0 | 65 | 88 | 20 | 45 | 4 | 30 | 20 | M12 | 6-M10 | 18 | 375 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. linha de produção
6. Nosso serviço
| A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. trabalho profissional da equipe de projeto com você. |
| c. equipe profissional do QC para garantir o de alta qualidade. |
| d. proporcionando o serviço do OEM & do ODM. |
