Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: 3H-12A8
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 750-820 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Nome do produto: |
Mandril do poder do CNC |
Curso da cunha: |
23mm |
Curso/diâmetro da garra: |
10.6mm |
Apertando o diâmetro: |
34-304mm |
Tração máxima de D.B: |
54.9KN |
Máximo que aperta a força: |
143.6KN |
Revoluções máximas do número: |
3300 r.p.m |
Peso: |
59.5kg |
Cilindro aplicável: |
TH-1291 |
Pressão de funcionamento máxima: |
2.7Mpa |
Estrutura: |
Estrutura oca |
Uso: |
Máquina do torno do CNC |
Nome do produto: |
Mandril do poder do CNC |
Curso da cunha: |
23mm |
Curso/diâmetro da garra: |
10.6mm |
Apertando o diâmetro: |
34-304mm |
Tração máxima de D.B: |
54.9KN |
Máximo que aperta a força: |
143.6KN |
Revoluções máximas do número: |
3300 r.p.m |
Peso: |
59.5kg |
Cilindro aplicável: |
TH-1291 |
Pressão de funcionamento máxima: |
2.7Mpa |
Estrutura: |
Estrutura oca |
Uso: |
Máquina do torno do CNC |

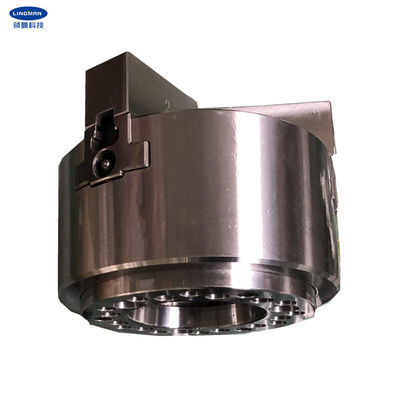

1. descrição
Nosso mandril é maxilas de um cunha-gancho 3 com grande através-furo, assim que pode processar o material da barra e a trabalho-parte executada. É apropriado para apertar a parte de uma trabalho-parte introduzida no furo direto, verificando o assento, ou alterando especificações do líquido refrigerante do eixo.
O mandril é contínuo e durável e ele pode operar-se lisamente na alta velocidade. Todas as superfícies de deslizamento do mandril são processadas com o tratamento endurecido, precisão que mói e lubrificadas diretamente. Igualmente tem a precisão para posicionar a repetição e a grande força da braçadeira e apropriado altos para a produção automática. O projeto direto do furo pode ser usado para o processamento longo da trabalho-parte.
4 polegadas, 5 polegadas, 6 polegadas, 8 polegadas, 10 polegadas, 12 polegadas e 15 polegadas de mandris do poder são fornecidas igualmente. Além dos mandris anteriores, personalizados do poder são fornecidos igualmente.
2. parâmetros de desempenho
|
Número de modelo |
3H-12A8 |
|
Curso da cunha |
23mm |
|
Curso/diâmetro da garra |
10.6mm |
|
Apertando o diâmetro |
34-304mm |
|
Tração máxima de D.B |
54.9KN |
|
Força de aperto máxima |
143.6KN |
|
Peso |
59.9KG |
|
Pressão de Max.working |
2.7Mpa |
|
Número máximo de revoluções |
3300 r.p.m |
|
Cilindro giratório aplicável |
TH-1291 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-12A8 | 304 | 110 | 220 |
171,4 |
139,72 | 190 | 6 | 18 | 81 | 26 | 3 | 28 | 50 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. linha de produção
6. Nosso serviço
| A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. trabalho profissional da equipe de projeto com você. |
| s. equipe profissional do QC para garantir o de alta qualidade. |
| d. proporcionando o serviço do OEM & do ODM. |
