Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: K11-400
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2 grupos
Preço: USD 290-360 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Nome do produto: |
Auto-centrando o mandril |
Material: |
Aço |
Número de maxilas: |
Três maxilas |
Diâmetro: |
340mm |
Velocidade do limite: |
1500r/min |
Torque máximo: |
500Nm |
Peso: |
74KG |
Característica: |
Elevada precisão |
Aplicação: |
Torno |
Poder: |
Manual |
Nome do produto: |
Auto-centrando o mandril |
Material: |
Aço |
Número de maxilas: |
Três maxilas |
Diâmetro: |
340mm |
Velocidade do limite: |
1500r/min |
Torque máximo: |
500Nm |
Peso: |
74KG |
Característica: |
Elevada precisão |
Aplicação: |
Torno |
Poder: |
Manual |
1. descrição

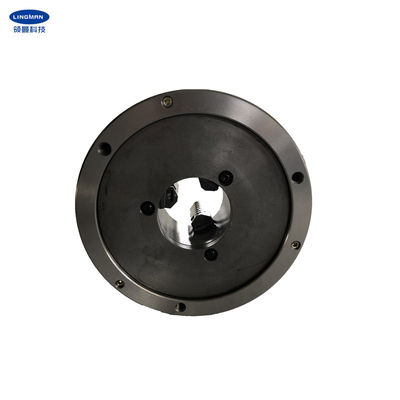

O mandril auto-centrando-se de três garras é usado principalmente em máquina ferramenta do metal, pode ser aperto presunçoso ou o círculo do apoio, o triângulo ou o hexágono e outras formas da superfície exterior ou da superfície interna da trabalho-parte, uma variedade de processamento mecânico, apertando a força ajustável, centrando a precisão são altos, podem cumprir as exigências da precisão de máquina ferramenta ordinárias.
O padrão do mandril auto-centrando-se da três-maxila é uma base importante para o projeto, a fabricação e a aceitação de produto, e igualmente fornece a referência apoiando o anfitrião.
Princípio básico da estrutura e de funcionamento: o mandril auto-centrando-se de três maxilas usando três parafusos, através da parada do corpo do disco na cara da extremidade do furo do parafuso, o mandril é prendido na flange da máquina. Introduza a chave em todo o furo quadrado na engrenagem. Ao girar a chave, o pinhão conduz o fio do disco para girar, e conduz as três garras de aperto para avançar ao mesmo tempo ou dispersar-se com a rotação da linha de parafuso na cara da extremidade do fio do disco.
Estão aqui algumas características dos mandris auto-centrando-se: Montagem curto do centro do cilindro; os mandris K11 modelo são fornecidos com as maxilas de uma peça só (que inclui um grupo de maxilas internas e um grupo de maxilas externos); a matéria prima do mandril é de aço; todos os tipos das maxilas macias são fornecidos igualmente.
2. dimensões
Number modelo | D1 | D2 | D3 | H | H1 | H2 | h | S | z-d | Max.Torque | Velocidade do limite | Peso |
400 | 340 | 368 | 138 | 158 | 100 | / | 6 | 17 | 3-M16 | 500 | 1500 | 74 |
3. vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis |
4. linha de produção
5. Nosso serviço
A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. trabalho profissional da equipe de projeto com você. |
s. equipe profissional do QC para garantir o de alta qualidade. |
d. proporcionando o serviço do OEM & do ODM. |
