Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G500DC-230
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 4200-4900/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 grupos pelo mês
Nome do produto: |
Mandril pneumático |
Curso da garra: |
200mm |
Força de aperto máxima: |
2.77KN |
Pressão permissível: |
0.1-0.9MPa |
Velocidade do limite: |
130r/min |
Apertando a escala: |
8-228mm |
Altura central: |
315mm |
Inércia rotatória: |
4.6kg.㎡ |
Aplicação: |
Máquina de corte do tubo do laser |
Nome do produto: |
Mandril pneumático |
Curso da garra: |
200mm |
Força de aperto máxima: |
2.77KN |
Pressão permissível: |
0.1-0.9MPa |
Velocidade do limite: |
130r/min |
Apertando a escala: |
8-228mm |
Altura central: |
315mm |
Inércia rotatória: |
4.6kg.㎡ |
Aplicação: |
Máquina de corte do tubo do laser |
1. Descripition

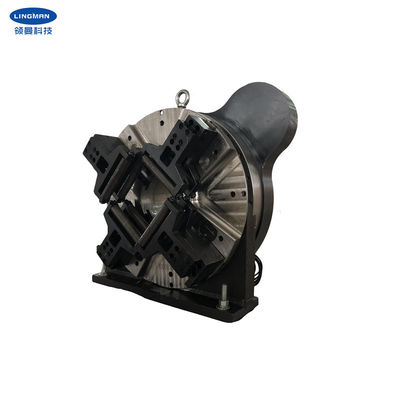

Nosso mandril pneumático é projetado principalmente para a máquina de corte do tubo do laser. O mandril pneumático é aplicado para apertar e afrouxar os tubos e alimentar os tubos ao cortar o tubo. Exceto os tubos redondos, nosso mandril pneumático pode igualmente apertar rectanbular, quadrado, a H-forma e os tubos da L-forma.
É ponto baixo usado que posiciona e é conveniente para o ajuste do quipment principal e encurta extremamente a época da eliminação de erros do equipamento principal. E nosso projeto é projeto completo do curso. Não há nenhuma necessidade de ajustar a maxila, ele está fácil de apertar e centrando-se, para conseguir os diâmetros diferentes de comutação da tubulação, que extremamente salvar apertando o tempo.
O mandril pneuamtic pode trabalhar no curso completo sem ajuste adicional de quatro maxilas. Adotando uma estrutura inteiramente fechado, o mandril tem a melhor estabilidade e veste a resistência. Tem uma vida útil mais longa, uma precisão giratória mais alta e repetido posicionando a precisão becaused do rolamento de rolo transversal interno. Este mandril pneumático é aplicado extensamente à máquina de corte profissional da tubulação e ao outro sistema da máquina de processamento da tubulação.
2. parâmetros de desempenho
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315mm |
|
4.18Kg.m2 |
|
124kg |
|
245kg |
3. dimensões
Especificações | B | B1 | C | D | E | F | G | H | Mim | R | S | |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis |
5. linha de produção
6. Nosso serviço
A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. trabalho profissional da equipe de projeto com você. |
c. equipe profissional do QC para garantir o de alta qualidade. |
d. proporcionando o serviço do OEM & do ODM. |
