Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G400C-170
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 6600-7200 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 10-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 GRUPOS POR O MÊS
Nome do produto: |
mandril do laser do Completo-curso |
Curso da garra: |
165mm |
Força de aperto máxima: |
1.36-2.45KN |
Pressão permissível: |
0.1-0.9MPa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
0-170mm |
Altura central: |
280mm |
Inércia rotatória: |
3.95kg.㎡ |
Característica: |
Precisão de aperto mais alta |
Nome do produto: |
mandril do laser do Completo-curso |
Curso da garra: |
165mm |
Força de aperto máxima: |
1.36-2.45KN |
Pressão permissível: |
0.1-0.9MPa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
0-170mm |
Altura central: |
280mm |
Inércia rotatória: |
3.95kg.㎡ |
Característica: |
Precisão de aperto mais alta |
1. Descrição

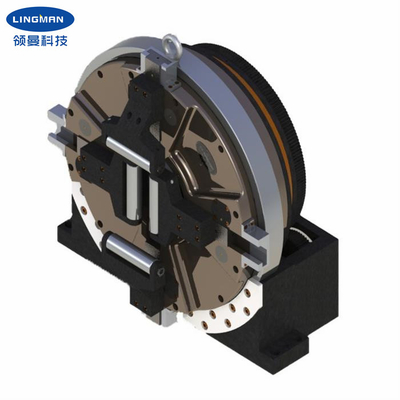

Este mandril é um mandril principal do completo-curso da quatro-maxila projetado para o tubo do laser que corta o equipamento. Este tem um mandril no meio que pode guardar o workpiece firmemente e o girar ao mesmo tempo. Após o produto a base é fixada, simplesmente o motor de harmonização é adicionado e conectado com a engrenagem, e a fonte de ar comprimido (0.1-0.9Mpa) é conectada então para conseguir o aperto da trabalho-parte e a condução da trabalho-parte para girar. A ação de aperto e de liberação rápida é realizada girando a entrada de ar lateralmente. Comparado com os produtos similares no mercado, este mandril tem uma precisão e uma repetibilidade mais alta da rotação, e uma força de aperto mais alta.
O produto pode ser amplamente utilizado na máquina de corte da tubulação do laser do objetivo especial e nos outros sistemas da máquina-instrumento de processamento da tubulação.
2. Parâmetros de desempenho
|
Número de modelo |
G400C-170 |
| Curso da garra | 165mm |
| Força de aperto máxima | 1.36-2.45KN |
| Pressão de Alloable | 0.1-0.9MPa |
| Velocidade do limite | 150r/min |
| Apertando a escala | 0-170mm |
| Altura central | 280mm |
| Inércia rotatória | 3.95kg.㎡ |
| Peso da peça de gerencio | 128.5kg |
| Peso de unidade inteiro | 210kg |
Nota: os números acima são parâmetros padrão. Nós podemos igualmente projetar produtos de acordo com as exigências especiais dos clientes.
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | O | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| c. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
