Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: Mandril G500C-225 giratório pneumático
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 6600-7200 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 10-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 grupos pelo mês
nome do produto: |
Mandril giratório pneumático |
Curso da garra: |
200mm |
Força de aperto máxima: |
2.77KN |
Pressão permissível: |
0.1-0.9MPa |
Velocidade do limite: |
130r/min |
Apertando a escala: |
0-225mm |
Altura central: |
315MM |
Inércia rotatória: |
6.1kg.㎡ |
Característica: |
Precisão de aperto mais alta |
nome do produto: |
Mandril giratório pneumático |
Curso da garra: |
200mm |
Força de aperto máxima: |
2.77KN |
Pressão permissível: |
0.1-0.9MPa |
Velocidade do limite: |
130r/min |
Apertando a escala: |
0-225mm |
Altura central: |
315MM |
Inércia rotatória: |
6.1kg.㎡ |
Característica: |
Precisão de aperto mais alta |
1. Descrição

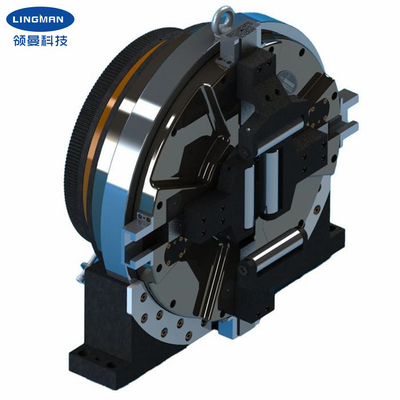

Nosso mandril do laser é projetado principalmente para a máquina de corte do tubo do laser. O mandril giratório pneumático do laser é usado para os tubos do aperto e de alimentação ao cortar o tubo. Pode apertar não somente os tubos redondos, mas igualmente o tubo retangular, tubo de L-shap, tubo da H-forma e assim por diante. O mandril trabalha ao longo do curso completo, não há nenhuma necessidade de ajustar a posição da quatro-maxila, assim que a eficiência da produção pode extremamente ser melhorada. Este tem um mandril no meio que pode guardar o workpiece firmemente e o girar ao mesmo tempo. Após o produto a base é fixada, simplesmente o motor de harmonização é adicionado e conectado com a engrenagem, e a fonte de ar comprimido (0.1-0.9Mpa) é conectada então para conseguir o aperto da trabalho-parte e a condução da trabalho-parte para girar.
Este mandril giratório pneumático pode ser amplamente utilizado na máquina de corte da tubulação do laser do objetivo especial e nos outros sistemas da máquina-instrumento de processamento da tubulação.
2. Parâmetros de desempenho
| Nome do produto | Mandril giratório pneumático |
|
Número de modelo |
G450C-225 |
| Curso da garra | 200mm |
| Força de aperto máxima | 2.77KN |
| Pressão de Alloable | 0.1-0.9MPa |
| Velocidade do limite | 130r/min |
| Apertando a escala | 0-225mm |
| Altura central | 315mm |
| Inércia rotatória | 6.1kg.㎡ |
| Peso da peça de gerencio | 140kg |
| Peso de unidade inteiro | 240kg |
Nota: os números acima são parâmetros padrão. Nós podemos igualmente projetar produtos de acordo com as exigências especiais dos clientes.
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a.We são a fábrica direta com bom preço e prazo de execução rápido. |
| trabalho da equipe de projeto de b.Professional com você. |
| equipe do QC de c.Professional para garantir o de alta qualidade. |
| serviço do OEM & do ODM de d.Providing. |
