Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G500D-230
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 4800-5200 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 10-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 grupos pelo mês
Nome do produto: |
Mandril pneumático |
Curso da garra: |
225mm |
Força de aperto máxima: |
1.6KN |
Pressão permissível: |
0.3-0.92MPa |
Velocidade do limite: |
140r/min |
Apertando a escala: |
8-225mm |
Altura central: |
316Mm |
Inércia rotatória: |
4.19kg.㎡ |
Nome do produto: |
Mandril pneumático |
Curso da garra: |
225mm |
Força de aperto máxima: |
1.6KN |
Pressão permissível: |
0.3-0.92MPa |
Velocidade do limite: |
140r/min |
Apertando a escala: |
8-225mm |
Altura central: |
316Mm |
Inércia rotatória: |
4.19kg.㎡ |

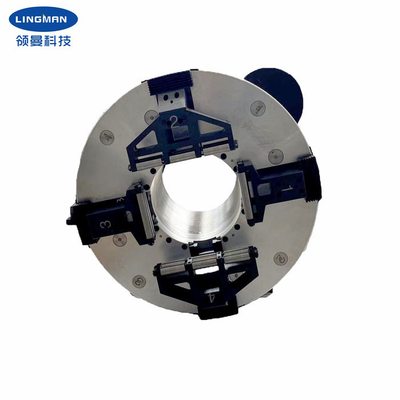

1. Descrição
O mandril é um mandril principal do curso completo da quatro-maxila projetado especialmente para a tubulação do laser que corta o equipamento. Isto tem um eixo independente de gerencio no meio, que pode firmemente guardar o workpiece e o girar simultaneamente. Depois que a base do produto é fixada, precisa somente de adicionar o motor de apoio e de conectá-lo com a engrenagem, e de conectar então a fonte de ar comprimido (0.3-0.9mpa) para apertar o workpiece e para conduzir o workpiece para girar. Mandril para a operação completa do curso, nenhuma necessidade de ajustar a posição das quatro garras. Tubo redondo do grampo da lata, tubo quadrado, tubo retangular, para melhorar a eficiência da produção. Comparado com os produtos similares no mercado, o mandril tem uma precisão mais alta da rotação e uma precisão da repetição, assim como uma força de aperto mais alta, sua altura do centro de 315mm, apertando uma escala de 8-228mm.
Os produtos podem ser amplamente utilizados na máquina de corte especial da tubulação do laser e no outro sistema da máquina de processamento da tubulação.
2. Parâmetros de desempenho
|
Número de modelo |
G500D-230 |
| Curso da garra | 220mm |
| Força de aperto máxima | 1.5KN |
| Pressão de Alloable | 0.3-0.9MPa |
| Velocidade do limite | 150r/min |
| Apertando a escala | 8-228mm |
| Altura central | 315mm |
| Inércia rotatória |
4.18kg.㎡ |
| Peso da peça de gerencio | 124kg |
| Peso de unidade inteiro | 245kg |
Nota: os números acima são parâmetros padrão. Nós podemos igualmente projetar produtos de acordo com as exigências especiais dos clientes.
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | O | R | S | |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| c. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
6. Linha de produção
