Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G700D-270
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 4800-5200 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 10-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 grupos pelo mês
Nome do produto: |

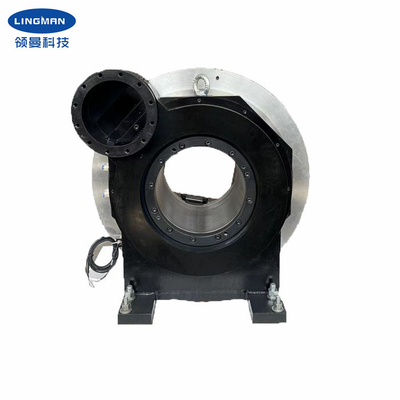

Mandril G700D-270 pneumático |
Curso da garra: |
240mm |
Força de aperto máxima: |
3.15KN |
Pressão permissível: |
0.3-0.9MPa |
Velocidade do limite: |
120r/min |
Apertando a escala: |
15-265mm |
Altura central: |
375mm |
Inércia rotatória: |
10.9kg.㎡ |
Nome do produto: |
Mandril G700D-270 pneumático |
Curso da garra: |
240mm |
Força de aperto máxima: |
3.15KN |
Pressão permissível: |
0.3-0.9MPa |
Velocidade do limite: |
120r/min |
Apertando a escala: |
15-265mm |
Altura central: |
375mm |
Inércia rotatória: |
10.9kg.㎡ |
1. Descrição
O mandril é um mandril principal do curso completo da quatro-maxila projetado especialmente para a tubulação do laser que corta o equipamento. O mandril próprio pode trabalhar como um eixo de gerencio independente. Depois que a base do produto é fixada, precisa somente de conectar o motor e a engrenagem de apoio, e de conectar então a fonte de ar comprimido (0.3-0.9mpa) para apertar o workpiece e para conduzir o workpiece para girar. Operação completa do curso do mandril, nenhuma necessidade de ajustar a posição das quatro PATAS. Comparado com os produtos similares no mercado, o mandril tem uma precisão mais alta da rotação e uma precisão da repetição, assim como uma força de aperto mais alta. E o mandril tem uma vida útil mais longa, pode extremamente salvar o custo do uso do cliente.
Os produtos podem ser amplamente utilizados na máquina de corte especial da tubulação do laser e nos outros sistemas de processamento da tubulação.
2. Parâmetros de desempenho
|
Número de modelo |
G700D-270 |
| Curso da garra | 240mm |
| Força de aperto máxima | 3.15KN |
| Pressão de Alloable | 0.3-0.9MPa |
| Velocidade do limite | 120/min |
| Apertando a escala | 15-265mm |
| Altura central | 375mm |
| Inércia rotatória |
10.9kg.㎡ |
| Peso da peça de gerencio | 215kg |
| Peso de unidade inteiro | 307kg |
Nota: os números acima são parâmetros padrão. Nós podemos igualmente projetar produtos de acordo com as exigências especiais dos clientes.
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | O | R | S | |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| c. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
