Casa > Produtos > Mandril giratório pneumático > Máquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNC

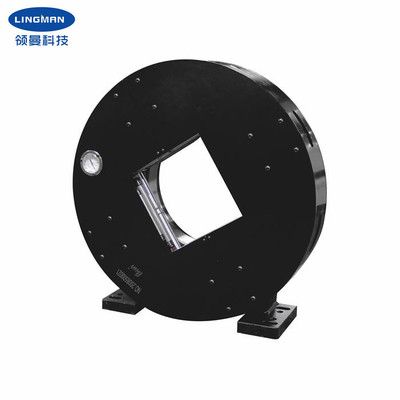

Máquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNC

Category:
Mandril giratório pneumático
Price:
2900-3500
Payment Method:
T/T, L/C, D/A, D/P, Western Union, MoneyGram
Specifications
Nome do produto:
Mandril pneumático do rotery
Tipo:
Lingman
Curso da garra:
120mm
Força de aperto máxima:
0.96KN
Pressão permissível:
0,2-1Mpa
Velocidade do limite:
150r/min
Apertando a escala:
Φ0-Φ120
Altura central:
230mm
Destaque:

Mandril giratório automático

,

Mandril giratório automático da tubulação do metal

,

Mandril giratório da máquina de corte do tubo

Introdução

Máquina de corte automática Chuck For Metal Pipe do tubo do laser da fibra do CNC de Chuck And Rotary





1. Descripition



Este mandril giratório do laser é projetado especialmente para a máquina de corte da tubulação do laser. O produto próprio pode ser usado como um eixo de gerencio independente, com um mandril no meio, que pode firmemente apertar o workpiece ao girar. O aperto rápido e afrouxar podem ser conseguidos girando a entrada de ar lateralmente. A fonte de ar deve ser desligada para trabalhar. O mandril giratório do laser tem um curso de aperto de 220 milímetros e de uma altura do centro de 350 milímetros. Tem as características da estrutura simples, da instalação conveniente, da aplicabilidade forte, do aperto limpo e durável, seguro e da precisão durável. Pode melhorar a eficiência de operação, reduzir o custo de fabrico e reduzir a intensidade do trabalho dos empregados.
O tipo do mandril giratório do laser tem a eficiência mecânica alta, a perda de energia pequena, a grande saída de travamento da força e a força de travamento estável, e tem a concorrência forte comparada com os produtos similares no mercado.








2. Parâmetros de desempenho



Número de modelo G360CF-130
Curso da garra 120mm
Força de aperto máxima 0.96KN
Pressão de Alloable 0.2-1MPa
Velocidade do limite 150r/min
Apertando a escala Φ0-Φ120
Altura central 230mm
Inércia rotatória 1.63kg.m2
Peso da peça de gerencio 76kg
Peso de unidade inteiro 123kg





Nota: os números acima são parâmetros padrão. Nós podemos igualmente projetar produtos de acordo com as exigências especiais dos clientes.






3. Dimensões

Máquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNC





Especificações B B1 C D E F G H Mim J R S
G360CF-130 320 230 448 468 220 196 270 198 170 206 189 12-M8 14







4. Vantagens

  • a. projeto completo do curso
  • b. Vasta gama de aplicações, diversificação de processar perfis
  • c. Precisão de posicionamento repetitiva alta
  • d. Baixo custo de manutenção, vida útil longa
  • e. As configurações múltiplas estão disponíveis
  •

e.1 contínuo ou oco

Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco







Máquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNC

Máquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNCMáquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNC












5. Linha de produtos

Máquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNCMáquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNCMáquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNC

Máquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNCMáquina de corte Chuck For Metal Pipe giratório automático do tubo do laser da fibra do CNC






6. Nosso serviço

  • a.We são a fábrica direta com bom preço e prazo de execução rápido.
  • trabalho da equipe de projeto de b.Professional com você.
  • equipe do QC de c.Professional para garantir o de alta qualidade.
  • serviço do OEM & do ODM de d.Providing.
