Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Liangman
Número do modelo: G400S-165
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 2400-2600/set
Detalhes da embalagem: caixa de madeira
Tempo de entrega: 7-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 30 grupos pelo mês
Nome do produto: |
Mandril do laser |
Número de maxila: |
Quatro |
Curso da garra: |
140mm |
Apertando a escala: |
0-160mm |
Inércia rotatória: |
1.85g.m2 |
Peso da peça de gerencio: |
82kg |
Peso de unidade inteiro: |
95kg |
Característica: |
precisão alta |
Poder: |
Manual |
Aplicação: |
máquina de corte do laser da fibra |
Nome do produto: |
Mandril do laser |
Número de maxila: |
Quatro |
Curso da garra: |
140mm |
Apertando a escala: |
0-160mm |
Inércia rotatória: |
1.85g.m2 |
Peso da peça de gerencio: |
82kg |
Peso de unidade inteiro: |
95kg |
Característica: |
precisão alta |
Poder: |
Manual |
Aplicação: |
máquina de corte do laser da fibra |
1.Descripition

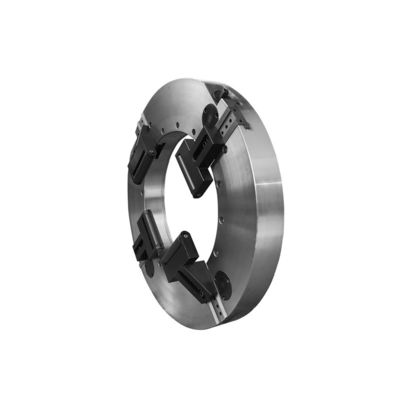

Este mandril é projetado especialmente para o cortador de tubulação do laser. O produto próprio pode ser usado como um eixo independente com o mandril manual no meio. Depois que a base o do produto é fixada, a função giratória pode ser realizada somente conectando o motor combinado com a engrenagem.
Apertar a trabalho-parte firmemente e conduzir a trabalho-parte para girar podem ser feitos controlando dois grupos de maxilas. Porque o comprimento da trabalho-parte é longo, usou-se geralmente como o mandril principal que está na posição principal da máquina de corte do laser e instalada no equipamento com o mandril traseiro combinado.
Devido ao comprimento longo das peças processadas pelo cortador, o mandril principal usado como a posição principal do corte do laser e o mandril traseiro combinaram com ela são instalados geralmente em pares no equipamento. O mandril tem quatro maxilas e consiste por pares em centrar a estrutura, que pode apertar peças simétricas da circular, as quadradas, as retangulares, as elípticas e o outro centralmente da linha central.
parâmetros 2.Performance
|
G400S-165 |
|
140mm |
|
/ |
|
0.4-0.9MPa |
|
500r/min |
|
0-160mm |
|
260mm |
|
1.85g.m2 |
|
82kg |
|
95kg |
3.Dimensions
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | L | M | N | O | P | Q | R | S | |
| G400S-165 | 460 | 260 | 480 | 515 | 120 | 80 | 420 | 100 | 165 | 220 | 240 | 30 | 60 | 4 | 5 | 20 | M10 | 8-M8 | 14 |
4.Advantages
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
linha 5.Production
serviço 6.Our
1.We são a fábrica direta com bom preço e prazo de execução rápido.
trabalho da equipe de projeto 2.Professional com você.
equipe do QC 3.Professional para garantir o de alta qualidade.
serviço do OEM 4.Providing & do ODM.
