Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G400C-170
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 3800-4600/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 grupos pelo mês
Nome do produto: |
Mandril do laser |
Curso da garra: |
165mm |
Força de aperto máxima: |
2KN |
Pressão permissível: |
0.5-0.9MPa |
Velocidade do limite: |
130r/min |
Apertando a escala: |
0-170mm |
Inércia rotatória: |
6.1kg.㎡ |
Peso da peça de gerencio: |
140kg |
Peso de unidade inteiro: |
240kg |
Nome do produto: |
Mandril do laser |
Curso da garra: |
165mm |
Força de aperto máxima: |
2KN |
Pressão permissível: |
0.5-0.9MPa |
Velocidade do limite: |
130r/min |
Apertando a escala: |
0-170mm |
Inércia rotatória: |
6.1kg.㎡ |
Peso da peça de gerencio: |
140kg |
Peso de unidade inteiro: |
240kg |
1. Descripition

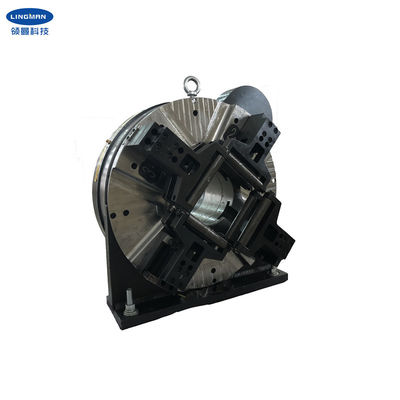

Nosso mandril do laser é projetado principalmente para a máquina de corte do tubo do laser. O mandril do laser é usado para os tubos do aperto e de alimentação ao cortar o tubo. Pode apertar não somente os tubos redondos, mas igualmente o tubo retangular, tubo de L-shap, tubo da H-forma e assim por diante.
Nosso mandril é engrenagem e da estrutura de cremalheira comparado com outros mandris, o rolamento é muito mais grande do que outro. Sua espessura é igualmente mais fina do que outro, assim que tem um mais baixo ruído ao girar. O suporte baixo é integrado com base do motor, e tem a boa capacidade de dustproof. Igualmente causa a grande capacidade de carregamento e a boa estabilidade ao girar.
Nosso mandril realiza o aperto rápido e o afrouxamento girando a entrada de ar do lado, disconnet a fonte de ar antes de trabalhar.
Este tipo de mandril é amplamente utilizado na máquina de corte do tubo do laser do objetivo especial e no outro sysytem da máquina-instrumento de processamento da tubulação.
2. parâmetros de desempenho
|
G400C-170 |
|
165mm |
|
2.45KN |
|
0.1-0.9MPa |
|
150r/min |
|
0-170mm |
|
280mm |
|
6.1Kg.m2 |
|
140kg |
|
240kg |
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 8-M8 | 18X21 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. linha de produção
6. Nosso serviço
| A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. trabalho profissional da equipe de projeto com você. |
| c. equipe profissional do QC para garantir o de alta qualidade. |
| d. proporcionando o serviço do OEM & do ODM. |
