Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: 3H-04/05/06/08/10/12
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 300-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Material: |
De aço inoxidável |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
15-168mm |
Tração máxima de D.B: |
21.5KN |
Força de aperto máxima: |
56.8KN |
Peso: |
13.7KG |
Revoluções máximas do número: |
6000 r.p.m |
Cilindro aplicável: |
TH-646 |
Estrutura: |
Através do furo |
Aplicação: |
Máquina do torno do CNC |
Material: |
De aço inoxidável |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
15-168mm |
Tração máxima de D.B: |
21.5KN |
Força de aperto máxima: |
56.8KN |
Peso: |
13.7KG |
Revoluções máximas do número: |
6000 r.p.m |
Cilindro aplicável: |
TH-646 |
Estrutura: |
Através do furo |
Aplicação: |
Máquina do torno do CNC |
1. descrição

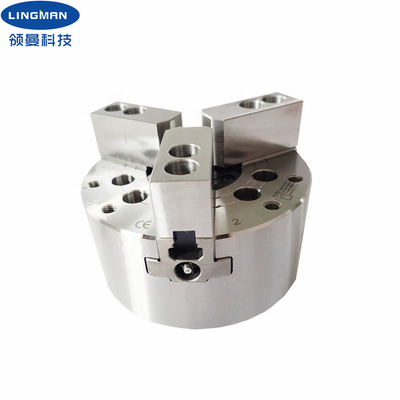

Nossa empresa é um fabricante profissional de tornos e de mandris do CNC para máquinas de corte do laser. Agora os mandris hidráulicos são muito populares no mercado. A estrutura deste mandril do poder é uma estrutura oca com grandes furos diretos. O mandril tem 3 maxilas em forma de cunha e é ideal para apertar workpieces impar-dados forma. Todas as superfícies de deslizamento de nossos mandris são endurecidas, terra da precisão e direto lubrificados. Além, tem a rigidez alta e a precisão de aperto alta.
O mandril é resistente e durável, e corre lisamente na alta velocidade. Repetibilidade de posicionamento alta e grande força de aperto, apropriadas para a produção automatizada. Através do furo o projeto pode ser usado para fazer à máquina longo do workpiece.
Os mandris estão disponíveis em vários tamanhos tais como 4", 5", 6", 8", 10", 12" e 15". Além do que mandris do tamanho padrão, os mandris feitos sob encomenda estão igualmente disponíveis de acordo com seus desenhos e exigências.
2. parâmetros de desempenho
|
Número de modelo |
3H-06 |
|
Curso da cunha |
12mm |
|
Curso/diâmetro da garra |
5.5mm |
|
Apertando o diâmetro |
15-168mm |
|
Tração máxima de D.B |
21.5KN |
|
Força de aperto máxima |
56.8KN |
|
Peso |
13.7KG |
|
Pressão de Max.working |
2.4Mpa |
|
Número máximo de revoluções |
6000 r.p.m |
|
Cilindro giratório aplicável |
TH-646 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-06 | 168 | 81 | 140 | 104,8 | 63,51 | 116 | 5 | 20 | 45 | 11 | -1 | 19 | 20 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| s. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
6. Linha de produção
