Detalhes do produto
Lugar de origem: Changzhou, China
Marca: Lingman
Número do modelo: G800D-360
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 8500-8900 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 10-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 50 grupos pelo mês
Curso da garra: |
260mm |
Força de aperto máxima: |
4.1KN |
Pressão permissível: |
0.2-0.9MPa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
15-360mm |
Altura central: |
425mm |
Inércia rotatória: |
17.69kg.㎡ |
Material: |
De aço, de aço inoxidável |
Aplicação: |
Corte da tubulação do laser |
Curso da garra: |
260mm |
Força de aperto máxima: |
4.1KN |
Pressão permissível: |
0.2-0.9MPa |
Velocidade do limite: |
150r/min |
Apertando a escala: |
15-360mm |
Altura central: |
425mm |
Inércia rotatória: |
17.69kg.㎡ |
Material: |
De aço, de aço inoxidável |
Aplicação: |
Corte da tubulação do laser |
1. Descrição

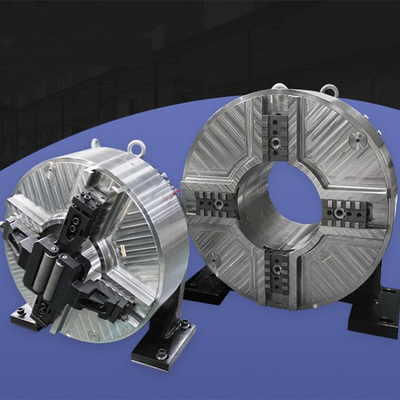

Nosso mandril do laser é tipo pneumático e é usado principalmente na máquina de corte da tubulação do laser, na máquina de corte do plasma e na máquina de soldadura. Nosso mandril pode apertar formas diferentes das tubulações, como a tubulação redonda, a tubulação quadrada, a tubulação retangular, a tubulação da L-forma e a tubulação da H-forma. Este modelo (G360J-110) pode encontrar as necessidades de tamanho pequeno e fino - as tubulações muradas. As maxilas abrem e o clsoe é controlado pela fonte de ar e o roration do mandril é através da transmissão da engrenagem e é controlado pelo motor.
Comparado com o mandril tradicional do torno, o mandril do laser melhora a precisão de corte, precisão da rotação e repetido posicionando a precisão. A aplicação do mandril do laser faz o laser que corta mais eficiente e rapidamente e igualmente aumenta a produtividade.
Exceto nosso mandril padrão, nós igualmente fornecemos o mandril customzied de acordo com a necessidade dos clientes.
Se você precisa o mandril customzied, nós igualmente podemos fornecer o plano personalizado de acordo com sua necessidade.
2. Parâmetros de desempenho
|
Número de modelo |
G800D-360 |
| Curso da garra | 260mm |
| Força de aperto máxima | 4.1KN |
| Pressão de Alloable | 0.2-0.9MPa |
| Velocidade do limite | 150r/min |
| Apertando a escala | 15-360mm |
| Altura central | 425mm |
| Inércia rotatória | 17.69kg.m2 |
| Peso da peça de gerencio | 251kg |
| Peso de unidade inteiro | 369kg |
Nota: os números acima são parâmetros padrão. Nós podemos igualmente projetar produtos de acordo com as exigências especiais dos clientes.
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | O | R | S | |
| G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405,5 | 360 | 390 | 430 | 650 | 8 | 12-M12 | 18X20 |
4. Vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
as configurações de e.Multiple estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Linha de produção
6. Nosso serviço
| a.We são a fábrica direta com bom preço e prazo de execução rápido. |
| trabalho da equipe de projeto de b.Professional com você. |
| equipe do QC de c.Professional para garantir o de alta qualidade. |
| serviço do OEM & do ODM de d.Providing. |
