Detalhes do produto
Lugar de origem: Jiangsu, China
Marca: Lingman
Certificação: IOS9001
Número do modelo: W165J
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 conjunto
Preço: 1800-2000
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 20 dias úteis
Termos de pagamento: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Habilidade da fonte: 100 grupos pela semana
Modelo: |
W165J |
Nome do produto: |
Máquinas de secagem |
Marca: |
Lingman |
Curso da garra: |
33mm |
Força de aperto máxima: |
4.3KN |
Pressão permissível: |
0.3-1MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
Φ10-Φ165 |
Altura central: |
175mm |
Fabricado em: |
China |
Modelo: |
W165J |
Nome do produto: |
Máquinas de secagem |
Marca: |
Lingman |
Curso da garra: |
33mm |
Força de aperto máxima: |
4.3KN |
Pressão permissível: |
0.3-1MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
Φ10-Φ165 |
Altura central: |
175mm |
Fabricado em: |
China |
1Descrição

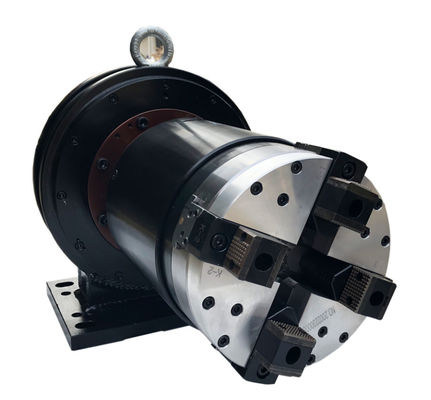

O nosso chuck rotativo a laser foi especialmente concebido para equipamentos de corte de tubos a laser.Ele pode ser usado como um fuso rotativo independente com um parafuso que pode prender firmemente peça de trabalho e girar simultaneamenteA entrada de ar rotativo é obtida através do rotador equipado na extremidade para obter ações rápidas de fixação e afrouxamento.
A força de aperto do chuck rotativo a laser é grande, o aperto é estável; o ajuste é conveniente, a eficiência é alta; a rigidez é maior do que uma garra de aperto longa,a precisão pode ser mantida por muito tempo, e não há fenômeno de que a deformação de curvatura da garra de fixação afete a precisão de rotação.
2. Parâmetros de desempenho
Número do modelo | W165J |
Traço de garra | 33 mm |
Força máxima de fixação | 4.3KN |
Pressão admissível | 0.3-1MPa |
Velocidade limite | 500 r/min |
Faixa de fixação | Φ10-Φ165 |
Altura central | 175 mm |
Inercia de rotação | 00,3 kg.m2 |
Peso da peça giratória | 69 kg |
Peso da unidade inteira | 95 kg |
Nota: os números acima são parâmetros padrão. Também podemos projetar produtos de acordo com os requisitos especiais dos clientes.
3. Dimensões
Especificações | A | B | B1 | C | D | E | F | Eu... | J | L | M | N | O | P | Q | R | S | T | G |
W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 | 690 |
4. Vantagens
e.1 Sólido ou oco
e.2 Garras de tipo penteado ou de tipo canil
