Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: W160A-25
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 2500-3000/set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 grupos pelo mês
Nome do produto: |
Mandril principal |
matéria prima: |
de aço inoxidável |
Curso da garra: |
25mm |
Força de aperto máxima: |
4.8KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
15-160mm |
Altura central: |
150mm |
Inércia rotatória: |
0.1kg.㎡ |
Peso da peça de gerencio: |
21KG |
Peso de unidade inteiro: |
44kg |
Aplicação: |
Corte do laser |
Nome do produto: |
Mandril principal |
matéria prima: |
de aço inoxidável |
Curso da garra: |
25mm |
Força de aperto máxima: |
4.8KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
15-160mm |
Altura central: |
150mm |
Inércia rotatória: |
0.1kg.㎡ |
Peso da peça de gerencio: |
21KG |
Peso de unidade inteiro: |
44kg |
Aplicação: |
Corte do laser |

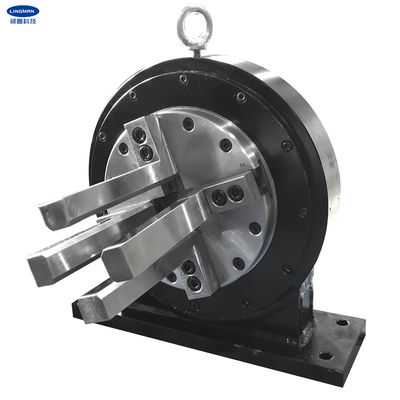

1. Descrição
Este produto é projetado especialmente para o cortador de tubulação do laser. O produto próprio pode ser usado como um eixo independente com um mandril no meio que pode firmemente apertar a trabalho-parte e a girar ao mesmo tempo.
A entrada de ar de gerencio pode ser realizada através do rotador cauda-montado de modo que a ação de aperto e de afrouxamento rápida possa ser conseguida. A fonte de ar de trabalho adota o princípio de suprimento de ar contínuo.
Depois que a base do produto é fixada, conecte o motor combinado com a engrenagem, e conecte a fonte de ar comprimido (0.4-0.9Mpa) para realizar o aperto e a condução da trabalho-parte para girar. É usada principalmente para a trabalho-parte que aperta, girando e dianteiro e sendo.
Devido ao comprimento longo das peças processadas pelo cortador, o mandril da cauda e o mandril principal combinado são instalados geralmente em pares no equipamento.
Este produto é uma estrutura centrando-se síncrono automática da quatro-garra com centro contínuo. É recomenda ser usado na máquina integrada tubo-folha e pode cortar o quadrado e a tubo-folha da circular.
2. parâmetros de desempenho
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15-160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3. dimensões
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | L | M | N | O | R | S | T | |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. linha de produção
6. Nosso serviço
| A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. trabalho profissional da equipe de projeto com você. |
| c. equipe profissional do QC para garantir o de alta qualidade. |
| d. proporcionando o serviço do OEM & do ODM. |
