Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: 3H-12
Termos do pagamento & do transporte
Quantidade de ordem mínima: grupos 1
Preço: USD 780-820 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Nome do produto: |
Mandril hidráulico |
Curso da cunha: |
23mm |
Curso/diâmetro da garra: |
10.6mm |
Apertando o diâmetro: |
34-304mm |
Tração máxima de D.B: |
54.9KN |
Máximo que aperta a força: |
143.6KN |
Números máximos de revoluções: |
3300 r.p.m |
Peso: |
59.5kg |
Pressão de Max.Working: |
2.7Mpa |
Cilindro giratório aplicável: |
TH-1291 |
Nome do produto: |
Mandril hidráulico |
Curso da cunha: |
23mm |
Curso/diâmetro da garra: |
10.6mm |
Apertando o diâmetro: |
34-304mm |
Tração máxima de D.B: |
54.9KN |
Máximo que aperta a força: |
143.6KN |
Números máximos de revoluções: |
3300 r.p.m |
Peso: |
59.5kg |
Pressão de Max.Working: |
2.7Mpa |
Cilindro giratório aplicável: |
TH-1291 |

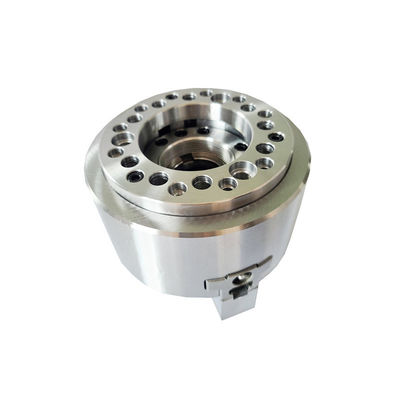

1. descrição
Nossa empresa é uma fabricação profissional em produzir mandris para a máquina de corte da máquina e do laser do torno do CNC. Nosso mandril é maxilas de um cunha-gancho 3 com grande através-furo, assim que pode processar o material da barra e a trabalho-parte executada. É apropriado para apertar a parte de uma trabalho-parte introduzida no furo direto, verificando o assento, ou alterando especificações do líquido refrigerante do eixo.
Há um cilindro no mandril, assim que não precisa o cilindro e a barra de acoplamento ao instalar. Apenas precisa de conectar o mandril ao gyrator do óleo na extremidade do eixo pela tubulação do tanoeiro.
Além, igualmente tem uma conexão da flange (tipo conexão de A). É fácil para clientes instalar o mandril. Não há nenhuma necessidade de mudar a estrutura do torno e apenas precisa uma flange de harmonização. Salvar muito tempo na instalação.
Exceto 12 polegadas, os vários tamanhos dos mandris, como 4 polegadas, 5 polegadas, 6 polegadas, 8 polegadas, 15 polegadas e 18 polegadas são fornecidos. Os mandris personalizados são fornecidos igualmente de acordo com seus desenhos e exigências.
2. parâmetros de desempenho
|
Número de modelo |
3H-12 |
|
Curso da cunha |
23mm |
|
Curso/diâmetro da garra |
10.6mm |
|
Apertando o diâmetro |
34-304mm |
|
Tração máxima de D.B |
54.9KN |
|
Força de aperto máxima |
143.6KN |
|
Peso |
59.5KG |
|
Pressão de Max.working |
2.7Mpa |
|
Revoluções máximas do número |
3300 r.p.m |
|
Cilindro giratório aplicável |
TH-1291 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | G MAX | MINUTO DE G | H | J | |
| 3H-12A8 | 304 | 122 | 220 | 171,4 | 139,72 | 190 | 6 | 18 | 91 | 26 | 3 | 28 | 50 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis |
5. linha de produção
6. Nosso serviço
| A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. trabalho profissional da equipe de projeto com você. |
| s. equipe profissional do QC para garantir o de alta qualidade. |
| d. proporcionando o serviço do OEM & do ODM. |
