Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: 4H-06A5
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 550-1650 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Nome do produto: |
Mandril hidráulico |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
15-168mm |
Tração máxima de D.B: |
21.6KN |
Máximo que aperta a força: |
56.8KN |
Números máximos de revoluções: |
5000 r.p.m |
Peso: |
14.3kg |
Pressão de Max.Working: |
2.8Mpa |
Cilindro giratório aplicável: |
TH-646 |
Nome do produto: |
Mandril hidráulico |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
15-168mm |
Tração máxima de D.B: |
21.6KN |
Máximo que aperta a força: |
56.8KN |
Números máximos de revoluções: |
5000 r.p.m |
Peso: |
14.3kg |
Pressão de Max.Working: |
2.8Mpa |
Cilindro giratório aplicável: |
TH-646 |

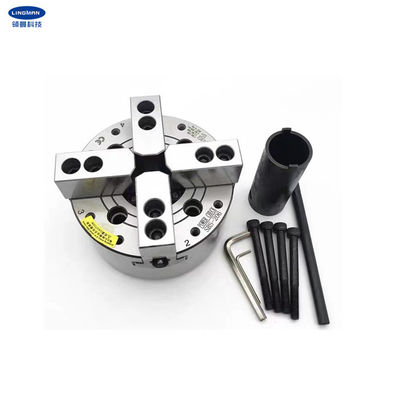

1. descrição
Nosso mandril está em uma grande estrutura direta do furo e tem quatro maxilas na forma de cunha que são especialmente apropriadas para apertar objetos especial-dados forma. Todas as superfícies de deslizamento são processadas com o tratamento endurecido, precisão que mói e lubrificadas diretamente. Em adicional, tem a rigidez alta e a precisão de aperto alta.
O mandril é contínuo e durável e ele pode operar-se lisamente na alta velocidade. Igualmente tem a precisão para posicionar a repetição e a grande força da braçadeira e apropriado altos para a produção automática. O projeto direto do furo pode ser usado para o processamento longo da trabalho-parte.
O mandril pode diminuir o peso do torno e aumentar a vida útil. A conexão curto do cilindro é confirmada ao GB, e os clientes não precisam de mudar a estrutura do torno mas de precisar uma flange que seja o mesmo tamanho do mandril, a seguir pode ser instalada facilmente dentro de um curto período de tempo.
Exceto 15 polegadas, os vários tamanhos dos mandris, como 4 polegadas, 5 polegadas, 6 polegadas, 8 polegadas, 12 polegadas e 18 polegadas são fornecidos. Os mandris personalizados são fornecidos igualmente de acordo com seus desenhos e exigências.
2. parâmetros de desempenho
|
Número de modelo |
4H-06A5 |
|
Curso da cunha |
12mm |
|
Curso/diâmetro da garra |
5.5mm |
|
Apertando o diâmetro |
15-168mm |
|
Tração máxima de D.B |
21.6KN |
|
Força de aperto máxima |
56.8KN |
|
Peso |
14.3KG |
|
Pressão de Max.working |
2.8Mpa |
|
Revoluções máximas do número |
5000 r.p.m |
|
Cilindro giratório aplicável |
TH-646 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | G MAX | MINUTO DE G | H | J | |
| 4H-06A5 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis |
5. linha de produção
6. Nosso serviço
| A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. trabalho profissional da equipe de projeto com você. |
| s. equipe profissional do QC para garantir o de alta qualidade. |
| d. proporcionando o serviço do OEM & do ODM. |
