Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 grupos
Preço: USD 265-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Número do modelo: |
3H-06 |
Nome do produto: |
Mandril do poder |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
15-168mm |
Tração máxima de D.B: |
21.5KN |
Força de aperto máxima: |
56.8KN |
Pressão de Max.Working: |
2.8Mpa |
Poder: |
Hidráulico |
Cyl de harmonização.: |
TH-646 |
Max Speed: |
6000 minutos/r.p.m |
Número do modelo: |
3H-06 |
Nome do produto: |
Mandril do poder |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
15-168mm |
Tração máxima de D.B: |
21.5KN |
Força de aperto máxima: |
56.8KN |
Pressão de Max.Working: |
2.8Mpa |
Poder: |
Hidráulico |
Cyl de harmonização.: |
TH-646 |
Max Speed: |
6000 minutos/r.p.m |

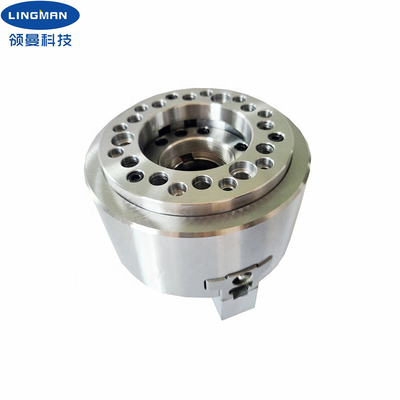

1. descrição
Este produto é uma patente nacional com direitos de propriedade intelectual independentes. Este produto é três-maxila em forma de cunha através do furo com o grande diâmetro, especialmente apropriado para o aperto de objetos especial-dados forma. As superfícies de deslizamento são endurecidas, terra da precisão e lubrificadas diretamente. A vantagem deste produto encontra-se em suas estrutura rígida alta e precisão de aperto alta.
As vantagens deste mandril são: 1. melhore a eficiência do trabalho, pode conseguir uma pessoa para operar mais as máquina-ferramenta de uma; 2. extremamente para reduzir o custo de recursos humanos, mas para reduzir igualmente o investimento de equipamento fixo, aplicável para tratar extensamente, única maquinaria do produto que processa empresas
Os produtos são apropriados para a engrenagem que processa, tipo do disco, tipo curto do eixo de processamento do workpiece.
Os aros feitos sob encomenda estão disponíveis além do que aros do tamanho padrão, exceto o mandril do tamanho padrão, mandris personalizados são fornecidos igualmente.
2. parâmetros de desempenho
Número de modelo |
3H-06 |
Curso da cunha |
12mm |
Curso/diâmetro da garra |
5.5mm |
Apertando o diâmetro |
15-168mm |
Tração máxima de D.B |
21.5KN |
Força de aperto máxima |
56.8KN |
Peso |
11.9KG |
Pressão de Max.working |
2.8Mpa |
Revoluções máximas do número |
6000 r.p.m |
Cilindro giratório aplicável |
TH-646 |
3. dimensões
Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
3H-06 | 168 | 81 | 140 | 104,8 | / | / | 5 | / | 45 | 11 | -1 | 19 | 20 |
4. vantagens
a. projeto completo do curso |
b. vasta gama de aplicações, diversificação de processar perfis |
c. precisão de posicionamento repetitiva alta |
d. baixo custo de manutenção, vida útil longa |
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
s. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM. |
