Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: G800JF-360
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 GRUPO
Preço: USD 7500-10500 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15-20 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 grupos pelo mês
Curso da garra: |
180mm |
Força de aperto máxima: |
4.5KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
5-360mm |
Altura central: |
420mm |
Inércia rotatória: |
17.19kg.㎡ |
Peso da peça de gerencio: |
303kg |
Peso de unidade inteiro: |
452kg |
Curso da garra: |
180mm |
Força de aperto máxima: |
4.5KN |
Pressão permissível: |
0.4-0.9MPa |
Velocidade do limite: |
500r/min |
Apertando a escala: |
5-360mm |
Altura central: |
420mm |
Inércia rotatória: |
17.19kg.㎡ |
Peso da peça de gerencio: |
303kg |
Peso de unidade inteiro: |
452kg |

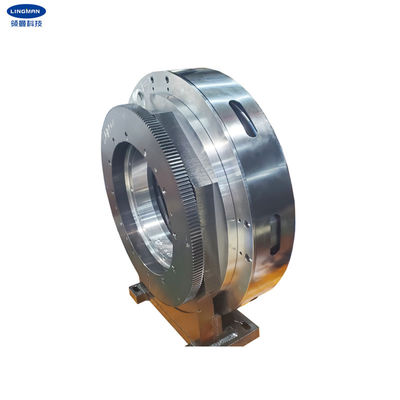

Máquina de corte pneumática de Chuck For Laser Steel Tube do poder do furo médio do quadrado
1. Descrição
O produto é projetado especialmente para o tubo do laser que corta o equipamento. A produção própria pode ser usada como um eixo de gerencio independente, com um mandril que possa firmemente apertar a trabalho-parte ao girar.
As saídas do produto usando um cilindro diretamente, a eficiência mecânica são altas, a perda de energia é pequena, a saída que aperta a força é grande, e a força de aperto é estável. Porque o cilindro é usado para apertar diretamente a trabalho-parte, a escala de trabalho é larga. O cilindro é usado outputting diretamente, a força da saída e a pressão de ar está na proporção linear, que faz fácil conseguir o controle do software.
Este tipo do mandril é feito em um furo médio quadrado. Aumenta o tamanho do tubo quadrado e expande o espaço do uso. E a estrutura deste mandril é muito simples e tem menos componentes, comparados com outros tipos de mandris. Mas tem o consumo do desempenho estável e de baixa energia.
2. Parâmetros de desempenho
|
Número de modelo |
G800JF-360 |
|
Curso da garra |
180mm |
|
Maximunm que aperta a força |
4.5KN |
|
Pressão permissível |
0.4-0.9MPa |
|
Velocidade do limite |
500r/min |
|
Apertando a escala |
5-360mm |
|
Altura central |
420mm |
|
Inércia rotatória |
17.19g.m2 |
|
Peso da peça de gerencio |
303kg |
|
Peso de unidade inteiro |
452kg |
3.Dimensions
| Especificações | B | B1 | C | D | E | F | G | H | Mim | J | K | L | O | R | S | |
| G800JF-360 | 680 | 420 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
4.Advantages
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
linha 5.Production
serviço 6.Our
| A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. trabalho profissional da equipe de projeto com você. |
| c. equipe profissional do QC para garantir o de alta qualidade. |
| d. proporcionando o serviço do OEM & do ODM. |
