Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: 3H-04
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 GRUPOS
Preço: USD 265-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Nome do produto: |
Mandril do poder |
Material: |
de aço inoxidável |
Curso da cunha: |
10mm |
Curso/diâmetro da garra: |
5.4mm |
Apertando o diâmetro: |
7-110mm |
Tração máxima de D.B: |
13.7KN |
Máximo que aperta a força: |
28.4KN |
Peso: |
4kg |
Pressão de Max.Working: |
2.3Mpa |
Poder: |
Hidráulico |
Estrutura: |
Através do furo |
Applicaion: |
Máquina do torno do CNC |
Nome do produto: |
Mandril do poder |
Material: |
de aço inoxidável |
Curso da cunha: |
10mm |
Curso/diâmetro da garra: |
5.4mm |
Apertando o diâmetro: |
7-110mm |
Tração máxima de D.B: |
13.7KN |
Máximo que aperta a força: |
28.4KN |
Peso: |
4kg |
Pressão de Max.Working: |
2.3Mpa |
Poder: |
Hidráulico |
Estrutura: |
Através do furo |
Applicaion: |
Máquina do torno do CNC |
1. descrição
Nossa empresa é um fornecedor profissional que centra-se sobre o R&D, a produção e as vendas de vários mandris pneumáticos, de mandris elétricos e de outros mandris do poder por mais de 10 anos.

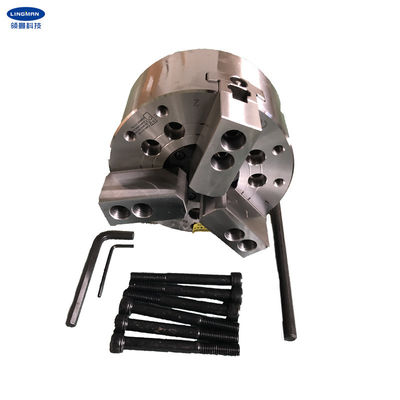

O mandril está em uma grande estrutura direta do furo e tem 3 maxilas na forma de cunha que são especialmente apropriadas para apertar objetos especial-dados forma. Todas as superfícies de deslizamento são processadas com o tratamento endurecido, precisão que mói e lubrificadas diretamente. Em adicional, tem a rigidez alta e a precisão de aperto alta.
O mandril é contínuo e durável e ele pode operar-se lisamente na alta velocidade. Igualmente tem a precisão para posicionar a repetição e a grande força da braçadeira e apropriado altos para a produção automática. O projeto direto do furo pode ser usado para o processamento longo da trabalho-parte.
Exceto o mandril do tamanho padrão, os mandris personalizados são fornecidos igualmente.
2. parâmetros de desempenho
|
Número de modelo |
3H-04 |
|
Curso da cunha |
10mm |
|
Curso/diâmetro da garra |
5.4mm |
|
Apertando o diâmetro |
7-110mm |
|
Tração máxima de D.B |
13.7KN |
|
Força de aperto máxima |
28.4KN |
|
Peso |
4KG |
|
Pressão de Max.working |
2.3Mpa |
|
Revoluções máximas do número |
8000 r.p.m |
|
Cilindro giratório aplicável |
TH-536 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-04 | 110 | 59 | 85 | 70,6 | / | / | 4 | / | 26 | 3,5 | -6,5 | 17,5 | 12 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. linha de produção
6. Nosso serviço
| A. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. trabalho profissional da equipe de projeto com você. |
| s. equipe profissional do QC para garantir o de alta qualidade. |
| d. proporcionando o serviço do OEM & do ODM. |
