Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 grupos
Preço: USD 265-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Número do modelo: |
3H-04 |
nome do produto: |
Mandril oco |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
11mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
7-110mm |
Tração máxima de D.B: |
13.7KN |
Força de aperto máxima: |
28.5KN |
Pressão de Max.Working: |
2.4MPa |
Poder: |
Hidráulico |
Estrutura: |
Mandril oco |
Aplicação: |
Máquina do torno do CNC |
Número do modelo: |
3H-04 |
nome do produto: |
Mandril oco |
Material: |
De aço, de aço inoxidável |
Curso da cunha: |
11mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
7-110mm |
Tração máxima de D.B: |
13.7KN |
Força de aperto máxima: |
28.5KN |
Pressão de Max.Working: |
2.4MPa |
Poder: |
Hidráulico |
Estrutura: |
Mandril oco |
Aplicação: |
Máquina do torno do CNC |
1. descrição
Nossa empresa é um fornecedor profissional que centra-se sobre todos os tipos do mandril pneumático, do mandril elétrico e do outro mandril r & D do poder, produção, vendas por mais de 10 anos.

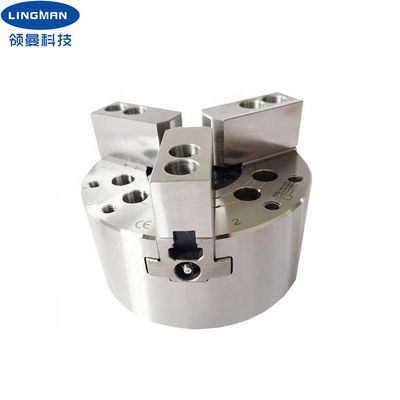

O mandril oco é da grande estrutura do furo e de três garras em forma de cunha, especialmente apropriado para prender objetos irregulares. Todas as superfícies de deslizamento são endurecidas, terra da precisão e lubrificadas diretamente. Além, tem a rigidez alta e a precisão de aperto alta.
Este tipo do mandril oco tem várias vantagens, como: 1. o custo alto das economias, melhora a eficiência de operação das máquina ferramenta, mas para reduzir igualmente a carga de produtos do eixo da máquina-instrumento, prolongue a vida das máquina ferramenta
2. disponível para encontrar usuários baixo da gama
Comparado com o mandril hidráulico, o mandril oco é simples na estrutura, baixa no custo e na taxa de falhas.
Os mandris ocos feitos sob encomenda estão igualmente disponíveis além do que mandris do tamanho padrão.
2. parâmetros de desempenho
| Nome do produto | Mandril oco |
|
Número de modelo |
3H-04 |
|
Curso da cunha |
10mm |
|
Curso/diâmetro da garra |
5.4mm |
|
Apertando o diâmetro |
7-110mm |
|
Tração máxima de D.B |
13.7KN |
|
Máximo que aperta a força |
28.4KN |
|
Peso |
4KG |
|
Pressão de Max.working |
2.3Mpa |
|
Revoluções máximas do número |
8000 r.p.m |
|
Cilindro giratório aplicável |
TH-536 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3H-04 | 110 | 59 | 85 | 70,6 | / | / | 4 | / | 26 | 3,5 | -6,5 | 17,5 | 12 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| s. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
