Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: 4H-06
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 550-1650 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Nome do produto: |
Mandril de furo passante hidráulico |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
15-168mm |
Tração máxima de D.B: |
21.7KN |
Força de aperto máxima: |
56,9 KN |
Números máximos de revoluções: |
5100 r.p.m |
Peso: |
14.5kg |
Pressão de Max.Working: |
2,81 Mpa |
Cilindro rotativo aplicável: |
TH-646 |
Nome do produto: |
Mandril de furo passante hidráulico |
Curso da cunha: |
12mm |
Curso/diâmetro da garra: |
5.5mm |
Apertando o diâmetro: |
15-168mm |
Tração máxima de D.B: |
21.7KN |
Força de aperto máxima: |
56,9 KN |
Números máximos de revoluções: |
5100 r.p.m |
Peso: |
14.5kg |
Pressão de Max.Working: |
2,81 Mpa |
Cilindro rotativo aplicável: |
TH-646 |

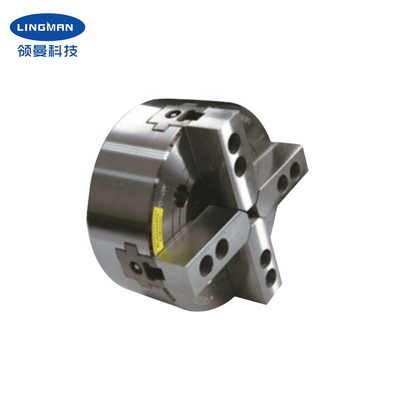

1. descrição
O mandril tem uma grande estrutura do através-furo, e as quatro garras são em forma de cunha, que seja especialmente apropriada para apertar objetos especial-dados forma. Todas as superfícies de deslizamento são endurecidas, terra da precisão e lubrificadas diretamente. Além, tem a rigidez alta e a precisão de aperto alta.
O mandril é resistente e durável, e corre lisamente na alta velocidade. Repetibilidade de posicionamento alta e grande força de aperto, apropriadas para a produção automatizada. Através do furo o projeto pode ser usado para fazer à máquina longo do workpiece.
O aro reduz o peso do torno e aumenta a vida útil. A conexão do cilindro curto conforma-se ao padrão nacional, e o cliente não precisa de mudar a estrutura do torno, mas precisa somente uma flange do mesmo tamanho como o mandril, que pode facilmente ser instalado em um curto período de tempo.
Além do que 15 polegadas, os vários tamanhos dos mandris tais como 4 polegadas, 5 polegadas, 6 polegadas, 8 polegadas, 12 polegadas, e 18 polegadas estão igualmente disponíveis. Os mandris feitos sob encomenda estão igualmente disponíveis de acordo com seus desenhos e exigências.
2. parâmetros de desempenho
|
Número de modelo |
4H-06A5 |
|
Curso da cunha |
12mm |
|
Curso/diâmetro da garra |
5.5mm |
|
Apertando o diâmetro |
15-168mm |
|
Tração máxima de D.B |
21.6KN |
|
Força de aperto máxima |
56.8KN |
|
Peso |
14.3KG |
|
Pressão de Max.working |
2.8Mpa |
|
Revoluções máximas do número |
5000 r.p.m |
|
Cilindro giratório aplicável |
TH-646 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | G MAX | MINUTO DE G | H | J | |
| 4H-06A5 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| s. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM |
6. linha de produção
