Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: 3L-05/06/08/10/12
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 300-780 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 200 grupos pelo mês
Modelo: |
3L-12 |
Curso da cunha: |
35mm |
Curso/diâmetro da garra: |
52MM |
Apertando o diâmetro: |
50-385mm |
Força de aperto máxima: |
68.0KN |
Peso: |
136KG |
Revoluções máximas do número: |
1600 r.p.m |
Cilindro aplicável: |
TH-1512 |
Estrutura: |
Através da estrutura do furo |
APLICAÇÃO: |
Mandril do torno do CNC |
Modelo: |
3L-12 |
Curso da cunha: |
35mm |
Curso/diâmetro da garra: |
52MM |
Apertando o diâmetro: |
50-385mm |
Força de aperto máxima: |
68.0KN |
Peso: |
136KG |
Revoluções máximas do número: |
1600 r.p.m |
Cilindro aplicável: |
TH-1512 |
Estrutura: |
Através da estrutura do furo |
APLICAÇÃO: |
Mandril do torno do CNC |
1. descrição

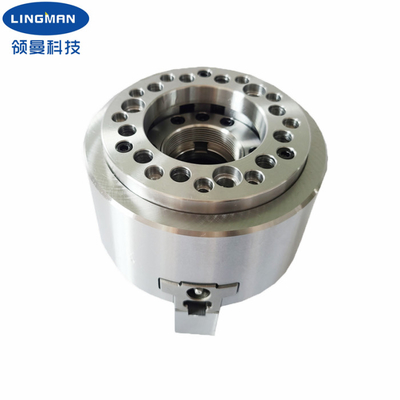

Nós somos um fabricante de tornos do CNC e mandris para máquinas de corte do laser com 15 anos de experiência profissional. A estrutura do mandril longo super do poder é uma estrutura oca com grandes furos. Este mandril é muito apropriado para apertar workpieces irregulares. Todas as superfícies de deslizamento de nossos mandris são endurecidas, terra da precisão e lubrificadas diretamente para impedir a falha. O uso do óleo de corte antiferrugem pode impedir a oxidação interna do aro, caso que a oxidação reduzirá a força de aperto, atenção especial deve ser pagado a.
Além, tem a rigidez alta e a precisão de aperto alta. O mandril longo super do poder do curso da garra pode melhor cumprir as exigências de clientes para os encaixes de tubulação de formas e de tamanhos diferentes.
Os aros estão disponíveis em uma variedade de tamanhos. Além do que o mandril do tamanho padrão, pode igualmente ser personalizado de acordo com seus desenhos e exigências.
2. parâmetros de desempenho
|
Número de modelo |
3L-15 |
|
Curso da cunha |
35mm |
|
Curso/diâmetro da garra |
52mm |
|
Apertando o diâmetro |
50-385mm |
|
Tração máxima de D.B |
84.3KN |
|
Força de aperto máxima |
68.0KN |
|
Peso |
136KG |
|
Pressão de Max.working |
2.6Mpa |
|
Número máximo de revoluções |
1600 r.p.m |
|
Cilindro giratório aplicável |
TH-1512 |
3. dimensões
| Especificações | B | C | D | D1 | D2 | E | E1 | F | Máximo de G. | G mínimo. | H | J | |
| 3L-15 | 385 | 150 | 300 | 235 | 139,72 | 171,4 | 6 | 33 | 120 | 12,5 | -22,5 | 39 | 60 |
4. vantagens
| a. projeto completo do curso |
| b. vasta gama de aplicações, diversificação de processar perfis |
| c. precisão de posicionamento repetitiva alta |
| d. baixo custo de manutenção, vida útil longa |
|
e. as configurações múltiplas estão disponíveis Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| s. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM. |
6. Linha de produção
