Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: Mandril 4H-10 do torno do CNC
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 550-1650 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 grupos pelo mês
Nome do produto: |
Mandril do torno do CNC |
Curso da cunha: |
19mm |
Curso/diâmetro da garra: |
8.8mm |
Apertando o diâmetro: |
31-254mm |
Tração máxima de D.B: |
42.6KN |
Força de aperto máxima: |
110.7KN |
Números máximos de revoluções: |
3400 r.p.m |
Peso: |
36.3kg |
Pressão de Max.Working: |
2.7Mpa |
Cilindro rotativo aplicável: |
TH-1075 |
Nome do produto: |
Mandril do torno do CNC |
Curso da cunha: |
19mm |
Curso/diâmetro da garra: |
8.8mm |
Apertando o diâmetro: |
31-254mm |
Tração máxima de D.B: |
42.6KN |
Força de aperto máxima: |
110.7KN |
Números máximos de revoluções: |
3400 r.p.m |
Peso: |
36.3kg |
Pressão de Max.Working: |
2.7Mpa |
Cilindro rotativo aplicável: |
TH-1075 |
1. descrição

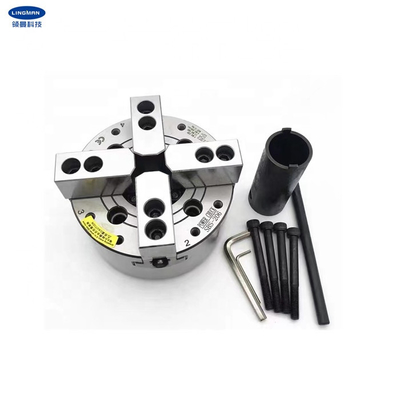

Este mandril hidráulico é instalado facilmente, e adota a grande estrutura do furo, quatro maxilas é em forma de cunha. Todas as superfícies de deslizamento são endurecidas, terra da precisão e lubrificadas diretamente. Além, tem a rigidez alta e a precisão de aperto alta. O diâmetro longo super da garra pode assegurar sua escala de aperto.
O mandril hidráulico da quatro-maxila adota o método de fabricação restrito do mandril e é apropriado para tornos profissionais. Nenhuma matéria que é aplicado em várias oficinas, ele foi bem recebido pela indústria. Este produto é durável e tem a operação lisa de alta velocidade. Elevada precisão do posicionamento e da repetição, grande força de aperto, apropriada para a produção automática. É muito apropriado para processar as peças quadradas e outras peças especial-dadas forma.
O aro reduz o peso do torno e aumenta a vida útil. Além disso, a instalação é muito conveniente, e o método da conexão adota o padrão do setor. Precisa somente de ser equipado com uma flange que combine o mandril, e não há nenhuma necessidade de mudar a estrutura da máquina-instrumento.
Os tamanhos diferentes do mandril da energia hidráulica são fornecidos igualmente. Os aros feitos sob encomenda estão igualmente disponíveis de acordo com seus desenhos e exigências.
2. parâmetros de desempenho
Nome do produto | Mandril do torno do CNC |
Número de modelo |
4H-10 |
Curso da cunha |
19mm |
Curso/diâmetro da garra |
8.8mm |
Apertando o diâmetro |
31-254mm |
Tração máxima de D.B |
42.6KN |
Máximo que aperta a força |
110.7KN |
Peso |
36.3KG |
Pressão de Max.working |
2.7Mpa |
Revoluções máximas do número |
3400 r.p.m |
Cilindro giratório aplicável |
TH-1075 |
3. dimensões
4. Vantagens
a. Projeto completo do curso |
b. Vasta gama de aplicações, diversificação de processar perfis |
c. Precisão de posicionamento repetitiva alta |
d. Baixo custo de manutenção, vida útil longa |
e. As configurações múltiplas estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
b. Trabalho profissional da equipe de projeto com você. |
s. Equipe profissional do QC para garantir o de alta qualidade. |
d. Desde que serviço do OEM & do ODM |
6. linha de produção
