Detalhes do produto
Lugar de origem: Changzhou, Jiangsu, China
Marca: Lingman
Número do modelo: Mandril 4H-10 do torno do CNC
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 grupo
Preço: USD 550-1650 set
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 7-15 dias do trabalho
Termos de pagamento: T/T, L/C
Habilidade da fonte: 500 grupos pelo mês
Nome do produto: |
Mandril do torno do CNC |
Curso da cunha: |
19mm |
Curso/diâmetro da garra: |
8.8mm |
Apertando o diâmetro: |
31-254mm |
Tração máxima de D.B: |
42.6KN |
Força de aperto máxima: |
110.7KN |
Números máximos de revoluções: |
3400 r.p.m |
Peso: |
36.3kg |
Pressão de Max.Working: |
2.7Mpa |
Cilindro rotativo aplicável: |
TH-1075 |
Nome do produto: |
Mandril do torno do CNC |
Curso da cunha: |
19mm |
Curso/diâmetro da garra: |
8.8mm |
Apertando o diâmetro: |
31-254mm |
Tração máxima de D.B: |
42.6KN |
Força de aperto máxima: |
110.7KN |
Números máximos de revoluções: |
3400 r.p.m |
Peso: |
36.3kg |
Pressão de Max.Working: |
2.7Mpa |
Cilindro rotativo aplicável: |
TH-1075 |
1. descrição

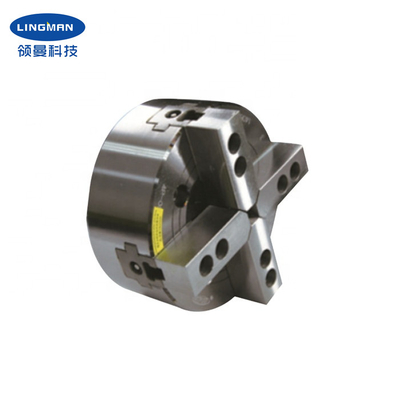

Comparado com outros mandris, o mandril hidráulico da quatro-maxila tem as vantagens do aperto rápido, da grande força de aperto, da escala de aperto larga, da segurança alta e da confiança alta. Consequentemente, o mandril hidráulico da quatro-maxila tem um grande espaço da aplicação em processar e em apertar vários workpieces retangulares e irregulares.
O princípio de trabalho do mandril hidráulico da quatro-maxila é que o óleo hidráulico entra no cilindro da entrada do cilindro, e o cilindro e o formulário do pistão uma cavidade fechado. , a luva de apoio abaixa junto para comprimir a mola do disco, o anel instantâneo abaixa, e conduz os três deslizamentos para mover-se horizontalmente longe do centro para conseguir a finalidade de liberar a tubulação de broca.
O mandril hidráulico da quatro-maxila adota o método de fabricação restrito do mandril e é apropriado para tornos profissionais. Nenhuma matéria que é aplicado em várias oficinas, ele foi bem recebido pela indústria. Este produto é durável e tem a operação lisa de alta velocidade. Elevada precisão do posicionamento e da repetição, grande força de aperto, apropriada para a produção automática. É muito apropriado para processar as peças quadradas e outras peças especial-dadas forma.
O aro reduz o peso do torno e aumenta a vida útil. Além disso, a instalação é muito conveniente, e o método da conexão adota o padrão do setor. Precisa somente de ser equipado com uma flange que combine o mandril, e não há nenhuma necessidade de mudar a estrutura da máquina-instrumento.
2. parâmetros de desempenho
| Nome do produto | Mandril do torno do CNC |
|
Número de modelo |
4H-10 |
|
Curso da cunha |
19mm |
|
Curso/diâmetro da garra |
8.8mm |
|
Apertando o diâmetro |
31-254mm |
|
Tração máxima de D.B |
42.6KN |
|
Força de aperto máxima |
110.7KN |
|
Peso |
36.3KG |
|
Pressão de Max.working |
2.7Mpa |
|
Revoluções máximas do número |
3400 r.p.m |
|
Cilindro giratório aplicável |
TH-1075 |
3. dimensões
4. Vantagens
| a. Projeto completo do curso |
| b. Vasta gama de aplicações, diversificação de processar perfis |
| c. Precisão de posicionamento repetitiva alta |
| d. Baixo custo de manutenção, vida útil longa |
| e. As configurações múltiplas estão disponíveis e.1 contínuo ou oco Pente-tipo e.2 ou tipo garras do entalhar um encaixe emsulco |
5. Nosso serviço
| a. Nós somos a fábrica direta com bom preço e prazo de execução rápido. |
| b. Trabalho profissional da equipe de projeto com você. |
| s. Equipe profissional do QC para garantir o de alta qualidade. |
| d. Desde que serviço do OEM & do ODM |
6. linha de produção
